Wohnungsstation Trinkwasser und Heizung
WS-4L Plus

  • WS-4L 3 Plus S
    • Hohe Hygiene- und Betriebssicherheit durch Trinkwarmwasserbereitung im Durchflussprinzip
    • Geringer Druckverlust ermöglicht Kosteneinsparungen im Rohrnetz
    • Niedrige Wartungskosten durch Entfall der Überprüfungspflicht gemäß Trinkwasserverordnung
    • Niedrige Instandhaltungskosten durch hochwertige Materialien und wenige bewegliche Teile
    • Einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung
    • Große Wärmeübertrager ermöglichen hohe Trinkwarmwasserleistung
    • Kosteneinsparung durch Effizienzsteigerung von Wärmepumpen durch Absenkung der Systemtemperaturen
    • Platzsparende Installation dank geringer Einbautiefe

    Andere Ausführung wählen

    Material Plattenwärmeübertrager
    Zapfmenge bei primär 55/25 °C, sekundär 10/48 °C

    Edelstahl (kupfergelötet)

    16  l/min

    Edelstahl (beschichtet)

    16  l/min

    Edelstahl (kupfergelötet)

    19  l/min

    Edelstahl (beschichtet)

    19  l/min
    Fragen zum Produkt? Kontakt aufnehmen

    Produktdetails

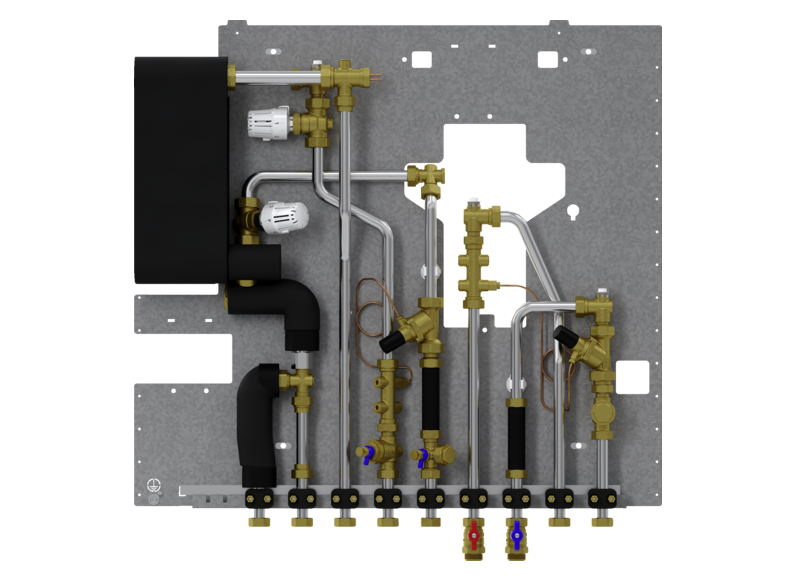

    Diese Wohnungsstation dient zur Trinkwarmwasserbereitung im Durchflussprinzip mittels Platten-Wärmeübertrager und einem ungemischten Heizkreis für 4-Leiter Systeme.

    Sie verbindet alle Vorteile einer dezentralen Trinkwarmwasserbereitung mit der Effizienz einer zentralen Heizungsanlage. Durch die spezielle Bauweise des thermostatischen Reglers werden hohe Druckverluste innerhalb der Station vermieden.

    Die Station besteht aus einem kupfergelöteten oder einem beschichteten Edelstahl-Plattenwärmeübertrager, der durch die im Lieferumfang enthaltenen Mengenbegrenzer bei Bedarf einfach und sicher auf den gewünschten Trinkwarmwasserbedarf angepasst werden kann. Der schnell reagierende thermostatische Regler für die Trinkwarmwasserbereitung sorgt für eine zuverlässige, konstante Trinkwassertemperatur.


    Exklusive Inhalte für Fachpartner und Fachhandwerker

    Als Fachpartner von Stiebel Eltron können Sie sich einloggen, um an dieser Stelle ein noch umfangreicheres Informationsangebot zu erhalten.

    Jetzt anmelden
    Noch nicht registriert?

    Wir stellen unseren Fachpartnern und -Handwerkern exklusive Inhalte zur Verfügung!

    Sehen Sie sich hier die Vorteile einer Registrierung an:

    Fachpartner Registrierung
    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202516

    Höhe: 761 mm

    Breite: 804 mm

    Tiefe: 117 mm

    Gewicht: 21,1 kg

    Anschluss: 3/4" AG fd

    Ausrichtung Anschlüsse: unten

    Material Plattenwärmeübertrager: Edelstahl (beschichtet)

    Einsatzgrenze Leitfähigkeit: >500 μS/cm

    Max. zulässiger Betriebsdruck: 1 MPa

    Max. empfohlene Vorlauftemperatur in Kombination mit Netzpumpenmodul: 60 °C

    Leistung primärseitig: 50 kW

    Max. Volumenstrom primärseitig: 20 l/min

    Max. Druckverlust primärseitig: 700 hPa

    Leistung sekundärseitig (bei 10K): 12 kW

    Leistung trinkwasserseitig: 50 kW

    Leistung heizungsseitig: 12 kW

    Max. Volumenstrom sekundärseitig: 22 l/min

    Zapfmenge bei primär 55/25 °C, sekundär 10/48 °C: 19 l/min

    Druckverlust trinkwasserseitig mit Mengenbegrenzer: 1.390 hPa

    Druckverlust trinkwasserseitig ohne Mengenbegrenzer: 390 hPa

    Minimaler Differenzdruck Versorgung: 600 hPa

    Alle anzeigen

    Herunterladen als PDF

    Zubehördatenblatt

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
