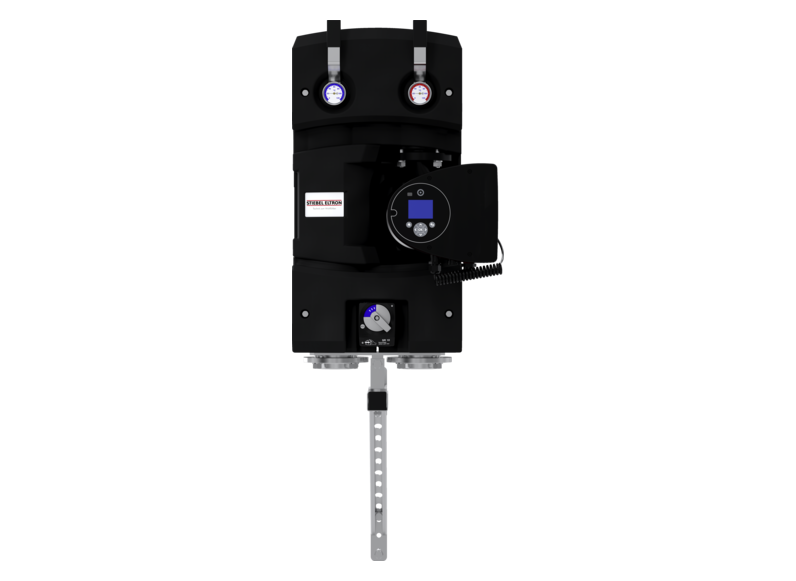

Netzpumpenmodule
PM-G 3

    • Zentrale Wärmeversorgung mehrerer Wohnungen
    • Montagefertig inklusive Wandhalterung
    • Hochwertige Verarbeitung
    Fragen zum Produkt? Kontakt aufnehmen

    Produktdetails

    Anwendung • Das gemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. Es wird bei hohen oder schwankenden Vorlauftemperaturen eingesetzt. • Das Modul besteht aus folgenden Komponenten: Messing-Rohrstrecken, drehzahlgeregelte Hocheffizienzpumpe, Bypass mit 3-Wege-Mischer, Stellantrieb, Absperrmöglichkeiten, Thermometer im Vor- und Rücklauf, Spül- und Entleerungsvorrichtung und Schwerkraftbremse. • Das Modul ist mit einer Isolierung ausgestattet. • Eine Wandhalterung für die einfache Installation gehört zum Lieferumfang.



    Exklusive Inhalte für Fachpartner und Fachhandwerker

    Als Fachpartner von Stiebel Eltron können Sie sich einloggen, um an dieser Stelle ein noch umfangreicheres Informationsangebot zu erhalten.

    Jetzt anmelden
    Noch nicht registriert?

    Wir stellen unseren Fachpartnern und -Handwerkern exklusive Inhalte zur Verfügung!

    Sehen Sie sich hier die Vorteile einer Registrierung an:

    Fachpartner Registrierung
    Technisches Datenblatt

    Produktnummer: 204232

    Höhe: 1195 mm

    Breite: 432 mm

    Tiefe: 398 mm

    Einbaulänge (Stichmaß): 662 mm

    Gewicht: 57,6 kg

    Anschluss Verbraucher: G 2

    Anschluss: DN 50

    Max. zulässiger Druck: 0,1 MPa

    Max. Durchflussmenge: 166 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 139 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 418 kW

    Leistung bei 20 K (700 hPa): 279 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 12000 l/h

    Leistung bei 20 K (800 hPa): 250 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 10762 l/h

    Leistung bei 20 K (900 hPa): 221 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 9524 l/h

    Leistung bei 20 K (1000 hPa): 189 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 8143 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 46

    Nennspannung: 230 V

    Leistungsaufnahme P1: 20-536 W

    Frequenz: 50/60 Hz
