Netzpumpenmodule

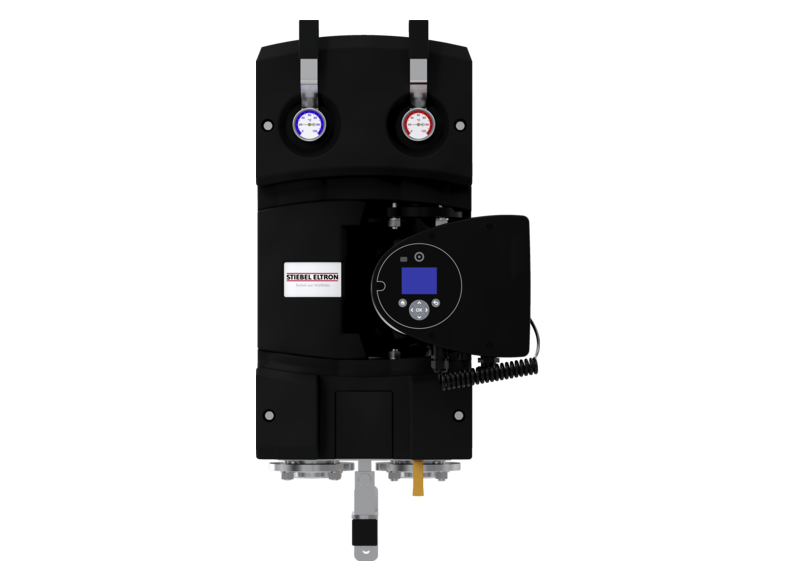

PM-U 2

    • Zentrale Wärmeversorgung mehrerer Wohnungen
    • Hochwertige Verarbeitung
    • Montagefertig inklusive Wandhalterung
    Fragen zum Produkt? Kontakt aufnehmen

    Produktdetails

    Anwendung • Das ungemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. • Das Modul besteht aus Messing-Rohrstrecken, einer drehzahlgeregelten Hocheffizienz-Pumpe, Absperrmöglichkeiten, Thermometern im Vor- und Rücklauf, einer Spül- und Entleerungsvorrichtung, einer Schwerkraftbremse und der Isolierung. • Zur einfachen Installation ist eine Wandhalterung beigelegt.



    Exklusive Inhalte für Fachpartner und Fachhandwerker

    Als Fachpartner von Stiebel Eltron können Sie sich einloggen, um an dieser Stelle ein noch umfangreicheres Informationsangebot zu erhalten.

    Jetzt anmelden
    Noch nicht registriert?

    Wir stellen unseren Fachpartnern und -Handwerkern exklusive Inhalte zur Verfügung!

    Sehen Sie sich hier die Vorteile einer Registrierung an:

    Fachpartner Registrierung
    Reach-Information
    Technisches Datenblatt

    Produktnummer: 202583

    Höhe: 817 mm

    Breite: 402 mm

    Tiefe: 412 mm

    Einbaulänge (Stichmaß): 603 mm

    Gewicht: 42,1 kg

    Anschluss Verbraucher: G 1½

    Anschluss: DN 40

    Max. zulässiger Druck: 1 MPa

    Max. Durchflussmenge: 108 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 130 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 390 kW

    Leistung bei 20 K (700 hPa): 260 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 11200 l/h

    Leistung bei 20 K (800 hPa): 251 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 10800 l/h

    Leistung bei 20 K (900 hPa): 226 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 9750 l/h

    Leistung bei 20 K (1000 hPa): 202 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 8695 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 43

    Nennspannung: 230 V

    Leistungsaufnahme P1: 17-440 W

    Frequenz: 50/60 Hz

    Alle anzeigen

    Herunterladen als PDF

    Zubehördatenblatt

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
