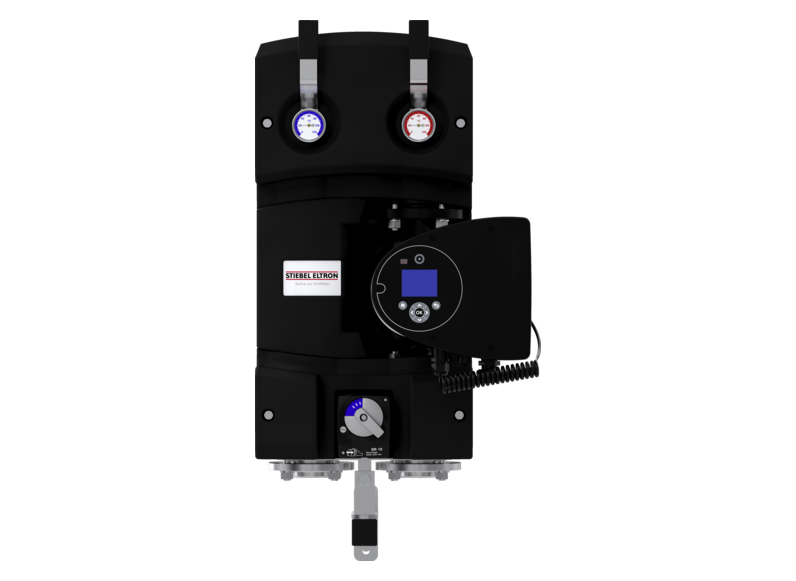

Netzpumpenmodule
PM-G 2

    • Zentrale Wärmeversorgung mehrerer Wohnungen
    • Montagefertig inklusive Wandhalterung
    • Hochwertige Verarbeitung
    Fragen zum Produkt? Kontakt aufnehmen

    Produktdetails

    Anwendung • Das gemischte Netzpumpenmodul eignet sich für die zentrale Wärmeversorgung eines Gebäudenetzes mit mehreren Wohnungen. Es wird bei hohen oder schwankenden Vorlauftemperaturen eingesetzt. • Das Modul besteht aus folgenden Komponenten: Messing-Rohrstrecken, drehzahlgeregelte Hocheffizienzpumpe, Bypass mit 3-Wege-Mischer, Stellantrieb, Absperrmöglichkeiten, Thermometer im Vor- und Rücklauf, Spül- und Entleerungsvorrichtung und Schwerkraftbremse. • Das Modul ist mit einer Isolierung ausgestattet. • Eine Wandhalterung für die einfache Installation gehört zum Lieferumfang.



    Exklusive Inhalte für Fachpartner und Fachhandwerker

    Als Fachpartner von Stiebel Eltron können Sie sich einloggen, um an dieser Stelle ein noch umfangreicheres Informationsangebot zu erhalten.

    Jetzt anmelden
    Noch nicht registriert?

    Wir stellen unseren Fachpartnern und -Handwerkern exklusive Inhalte zur Verfügung!

    Sehen Sie sich hier die Vorteile einer Registrierung an:

    Fachpartner Registrierung
    Reach-Information
    Technisches Datenblatt

    Bestellnummer: 202586

    Höhe: 817 mm

    Breite: 402 mm

    Tiefe: 412 mm

    Einbaulänge (Stichmaß): 603 mm

    Gewicht: 45,5 kg

    Anschluss Verbraucher: G 1 1/2

    Anschluss: DN 40

    Max. zulässiger Druck: 0,1 MPa

    Max. Durchflussmenge: 108 l/min

    Max. zulässige Temperatur: 110 °C

    Druckverlust: 800 hPa

    Leistung für Heizung (bei 10K): 113 kW

    Leistung für Trinkwasser-Erwärmung (bei 30K): 340 kW

    Leistung bei 20 K (700 hPa): 226 kW

    Max. Durchflussmenge bei Restförderhöhe 700 hPa: 9754 l/h

    Leistung bei 20 K (800 hPa): 207 kW

    Max. Durchflussmenge bei Restförderhöhe 800 hPa: 8923 l/h

    Leistung bei 20 K (900 hPa): 187 kW

    Max. Durchflussmenge bei Restförderhöhe 900 hPa: 8062 l/h

    Leistung bei 20 K (1000 hPa): 165 kW

    Max. Durchflussmenge bei Restförderhöhe 1000 hPa: 7108 l/h

    Anzahl Wohneinheiten bei 3 kW Heizleistung pro Einheit: 38

    Nennspannung: 230 V

    Leistungsaufnahme P1: 17-440 W

    Frequenz: 50/60 Hz

    Alle anzeigen

    Herunterladen als PDF

    Zubehördatenblatt

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
