Zubehör

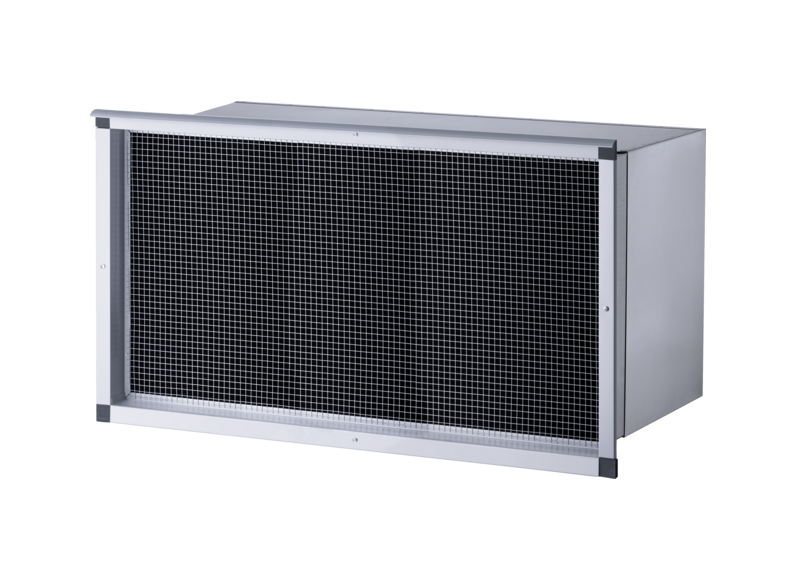

AWG 560 L

Bestellnummer: 231041

Wärmegedämmte Wanddurchführung

Ausführung wählen (6)

Jetzt System planen

Produktdetails

Vorteile
Beschreibung

Wärmegedämmte Wanddurchführung
Kondensat-Laufspuren an der Fassade werden durch die breite Tropfkante am Rahmen vermieden
Integriertes Kleintier-Schutzgitter verhindert das Eindringen von kleinen Tieren und Laub
Guter Wetterschutz und geringe Druckverluste danke der optimierten Lamellengeometrie

Die wärmegedämmte Wanddurchführung eignet sich für die Luftführung von innen aufgestellten Luft-Wasser-Wärmepumpen und Integralsystemen.
Die Länge lässt sich dank der Teleskoptechnik auf die Mauerstärke einstellen.

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

AWG 560 L

Dimensionen
Höhe	477 mm
Breite	878 mm
Tiefe	625 mm
Nennweite	560 mm
Länge	625 mm
Durchgangsöffnung min.	830x430 mm
Durchmesser Luftschlauch	560 mm

Werte
Kanalhöhe	423 mm

Dokumente

Planungsunterlagen

Installationsanleitung

2D-Daten

Technisches Datenblatt

Zubehördatenblatt

Ausschreibungstexte GAEB XML

Ausschreibungstexte GAEB 90

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Bedienungsanleitungen

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Zur Toolbox

Zubehör

Bestellnummer	Typ	Beschreibung	Detailseite
232342	LLB AWG 560 L	Luftleitblech für Lichtschachtgitter	Details

Zum Zubehördatenblatt

Zubehör für flexible Aufstellung und schnelle Installation

Für jede Bausituation die perfekte Lösung – mit dem cleveren Zubehör: Installieren Sie einfach und schnell die Luft-Wasser-Wärmepumpen der WPL-A Plus- und WPL-A Trend-Serie. Ihnen steht eine umfangreiche Auswahl an Konsolen und Zubehör zur Verfügung.
