WPL-A Zubehör: Flexibler Aufstellort, schnelle Installation
Für jede Bausituation die perfekte Lösung - mit dem cleveren Zubehör: Installieren Sie einfach und schnell die Luft-Wasser-Wärmepumpen der WPL-A Plus- und WPL-A Trend-Serie. Ihnen steht eine umfangreiche Auswahl an Konsolen und Zubehör zur Verfügung. Jetzt entdecken!

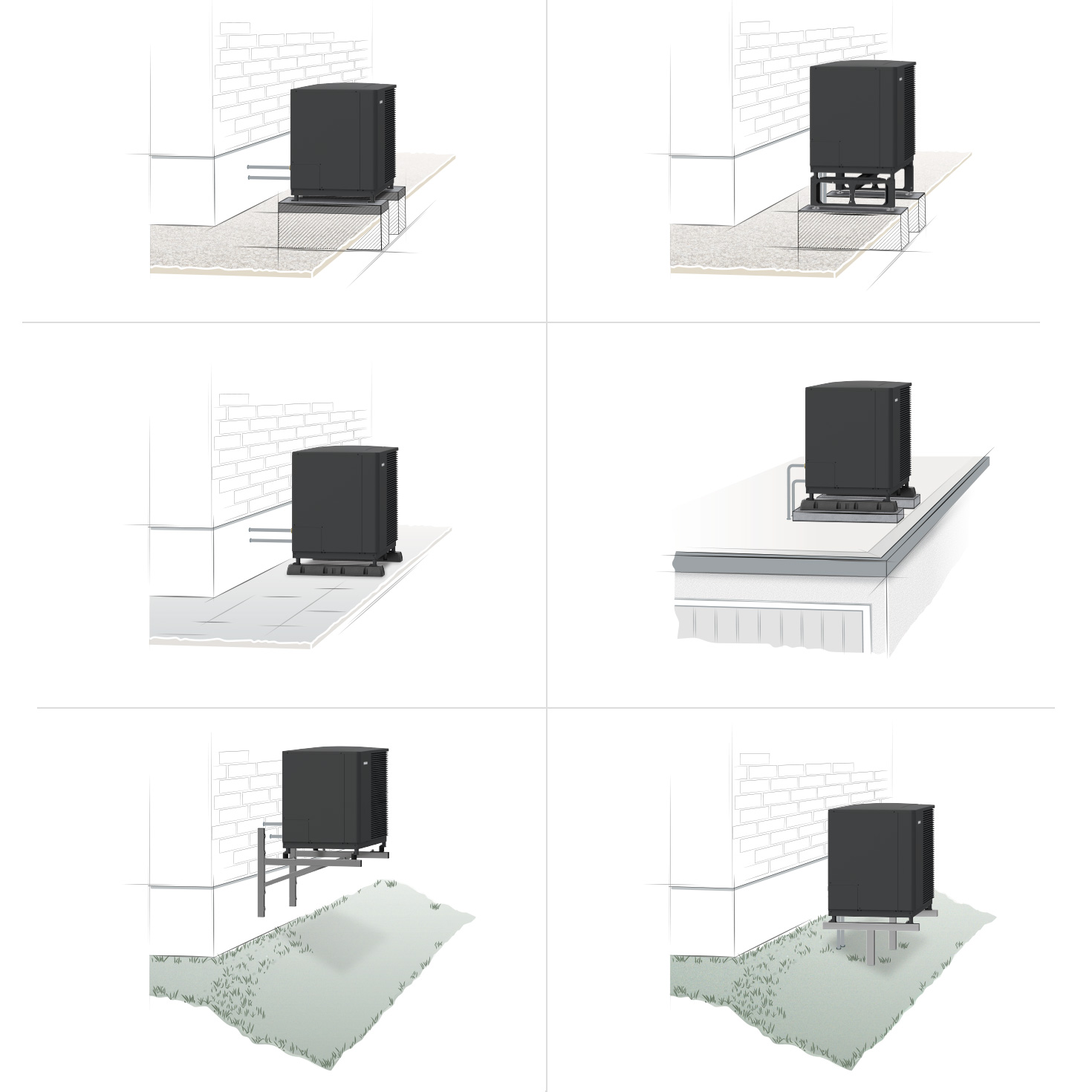

Flexibler Aufstellort: Individuelle Lösungen für jeden Standort
Die neue WPL-A-Serie zeichnet sich durch geringe Geräuschentwicklung und hohe Effizienz aus. Sie eignet sich ideal für Neubauten und Sanierungen. Egal ob für Ihr nächstes Projekt mit der WPL-A Trend eine kostengünstige Lösung gewünscht ist oder ob Sie mit der WPL-A Plus eine Wärmepumpe mit einem deutlichen Plus an Effizienz und Komfort benötigen: Dank der kompakten Monoblock-Bauweise sind bei allen Modellen geringe Wandabstände möglich, was eine flexible und platzsparende Installation erlaubt. Sie wünschen eine wpnext-Wärmepumpe auf einem Flachdach oder an der Hauswand oder auf abfallendem Boden? Unser passendes Zubehör ermöglicht Ihnen maximale Flexibilität.
Welches Zubehör sich für Ihr Projekt eignet, erfahren Sie hier in unserem Wärmepumpen-Wissen. Sie erhalten einen Überblick, wie Sie das Zubehör für die jeweilige Aufstellart kombinieren können, und Empfehlungen für optionales Zubehör, um die Installation zu vereinfachen und zusätzlich optisch aufzuwerten.
Wärmepumpen-Installation vor der Hauswand auf ebenem Boden
Der häufigste Aufstellort einer Luft-Wasser-Wärmepumpe ist vor der Hauswand auf ebenem Boden. Wenn Sie Ihre STIEBEL ELTRON-Wärmepumpe auf ebenem Untergrund installieren, kommt es auf das passende Zubehör an. Egal, ob am gewünschten Aufstellort Erdreich oder Pflastersteine vorhanden sind, mit der richtigen Lösung profitieren Sie von einer stabilen, vibrationsarmen und langlebigen Installation.
Auf dem Erdreich sorgt ein Streifenfundament für eine tragfähige Basis, während auf Pflastersteinen ein Dämpfungssockel die optimale Lastverteilung und Befestigungsmöglichkeiten am Untergrund gewährleistet. Optional kann je nach Gegebenheit die Installation mit oder ohne Kondensatwanne erfolgen, durch eine Bodenkonsole kann die Höhe der Wärmepumpe variiert werden. Auch die Optik Ihrer Installation können Sie mit unserem Zubehör aufwerten, zum Beispiel durch Verkleidung der Füße oder der Bodenkonsole.
So stellen Sie sicher, dass Ihre Anlage präzise ausgerichtet, langlebig und effizient arbeitet und noch hochwertiger aussieht. Mit dem Originalzubehör von STIEBEL ELTRON profitieren Sie von maximaler Stabilität und dauerhaftem Komfort – unabhängig von der Bodensituation.

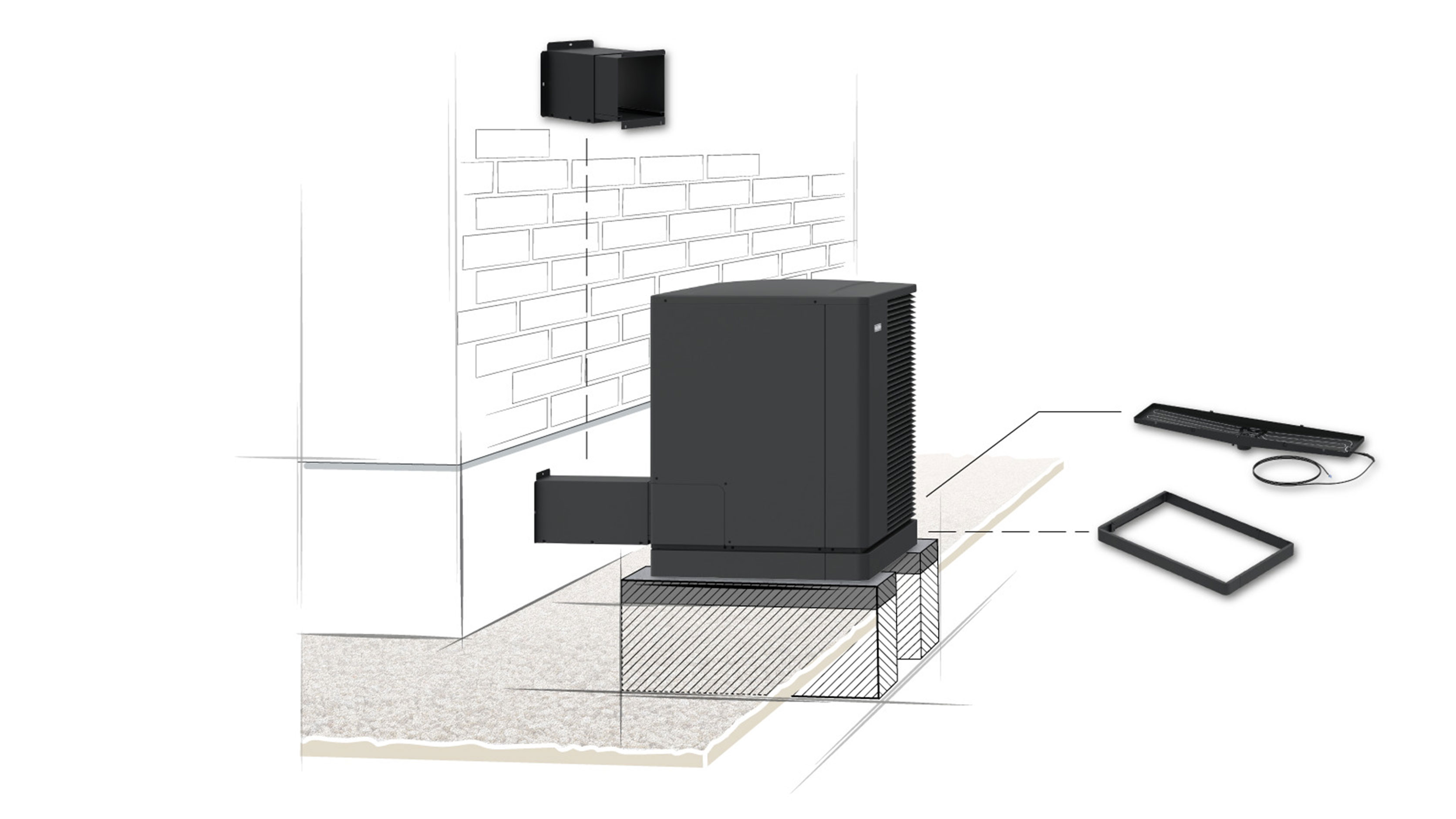

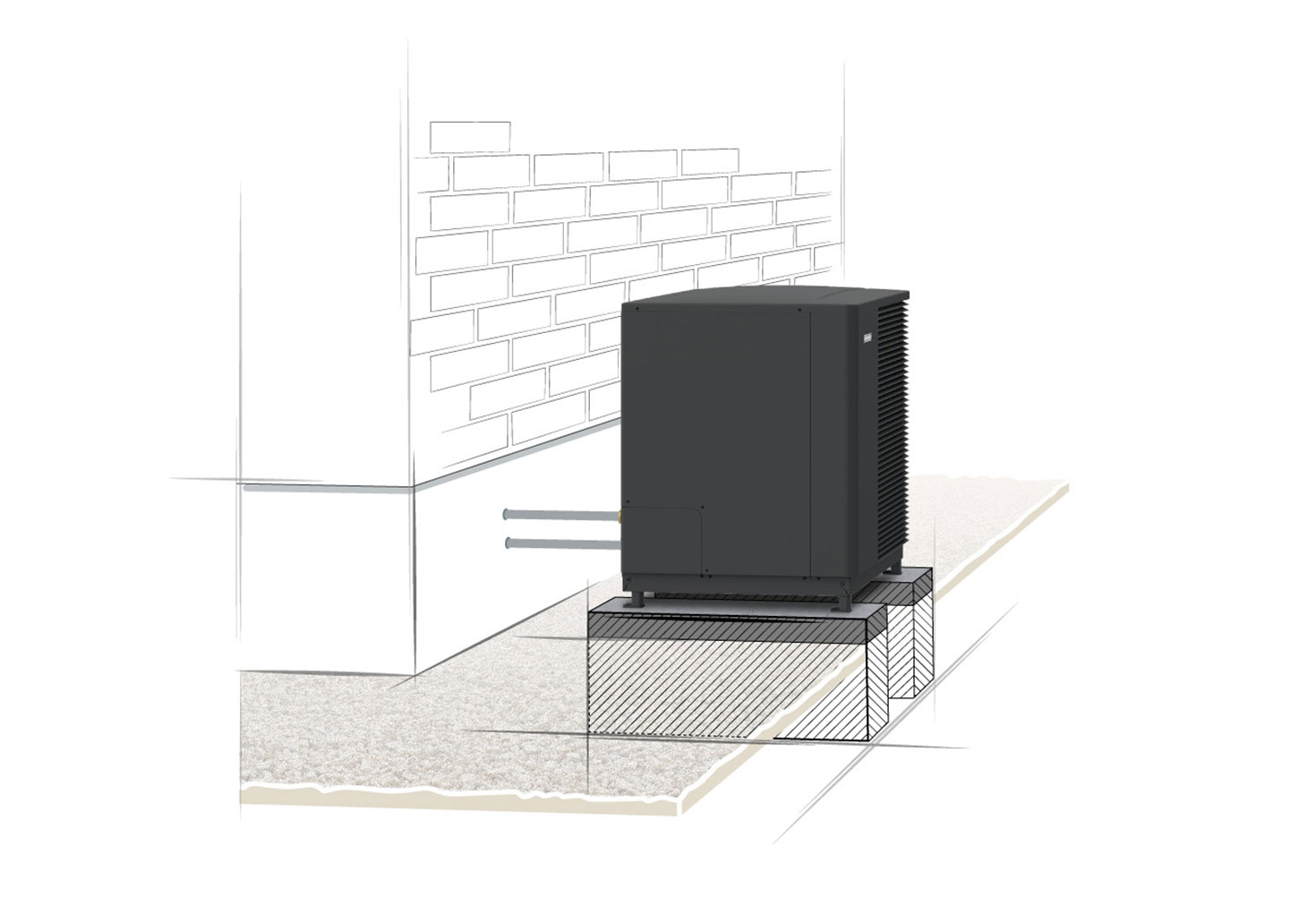

Option 1: Installation auf einem Streifenfundament
Als Streifenfundament nutzen Sie entweder fertige Betonteile, wie Kantsteine oder Betonteile, oder Sie gießen ein Fundament. Alternativ kann natürlich auch ein vollflächiges Fundament erstellt werden.
Wenn Sie die Wärmepumpe direkt auf dem Boden installieren wollen, muss das Kondensat geführt abgeleitet werden. Dafür wird die Kondensatwanne eingesetzt. Sie ist mit wenigen Handgriffen mit nur einer Person installiert. Alternativ können Sie auf den Einsatz einer Kondensatwanne auch verzichten. Dann sollte aber die Wärmepumpe erhöht auf einer Konsole stehen und der Boden sollte, zum Beispiel durch den Einsatz von Drainagekies, das Kondensat aufnehmen können. Mit unserem Zubehör ist für jede Situation eine hochwertige und dauerhafte Installation möglich und das mit möglichst geringem Aufwand. Wir haben unsere Empfehlungen für Sie zusammengestellt:

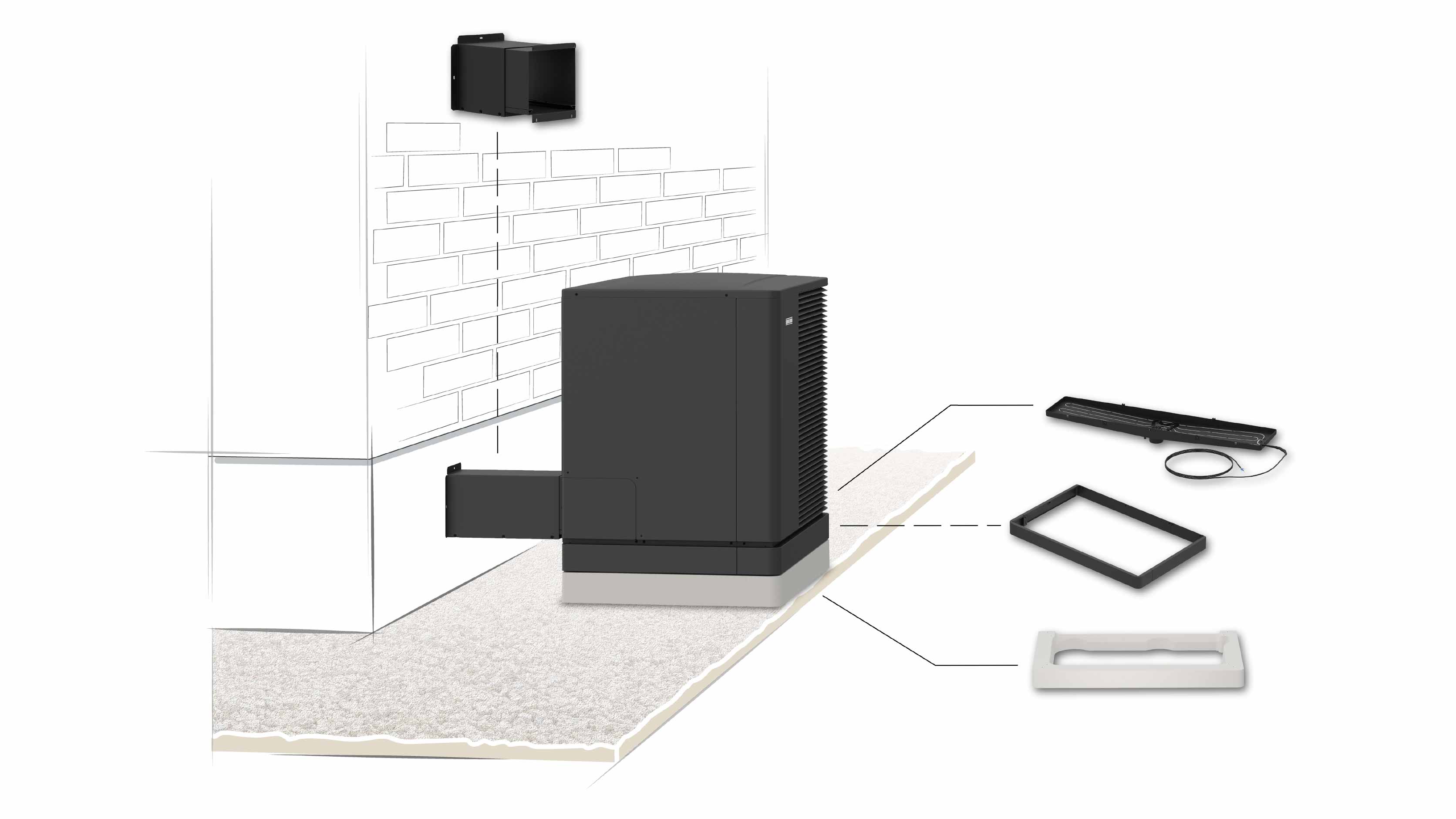

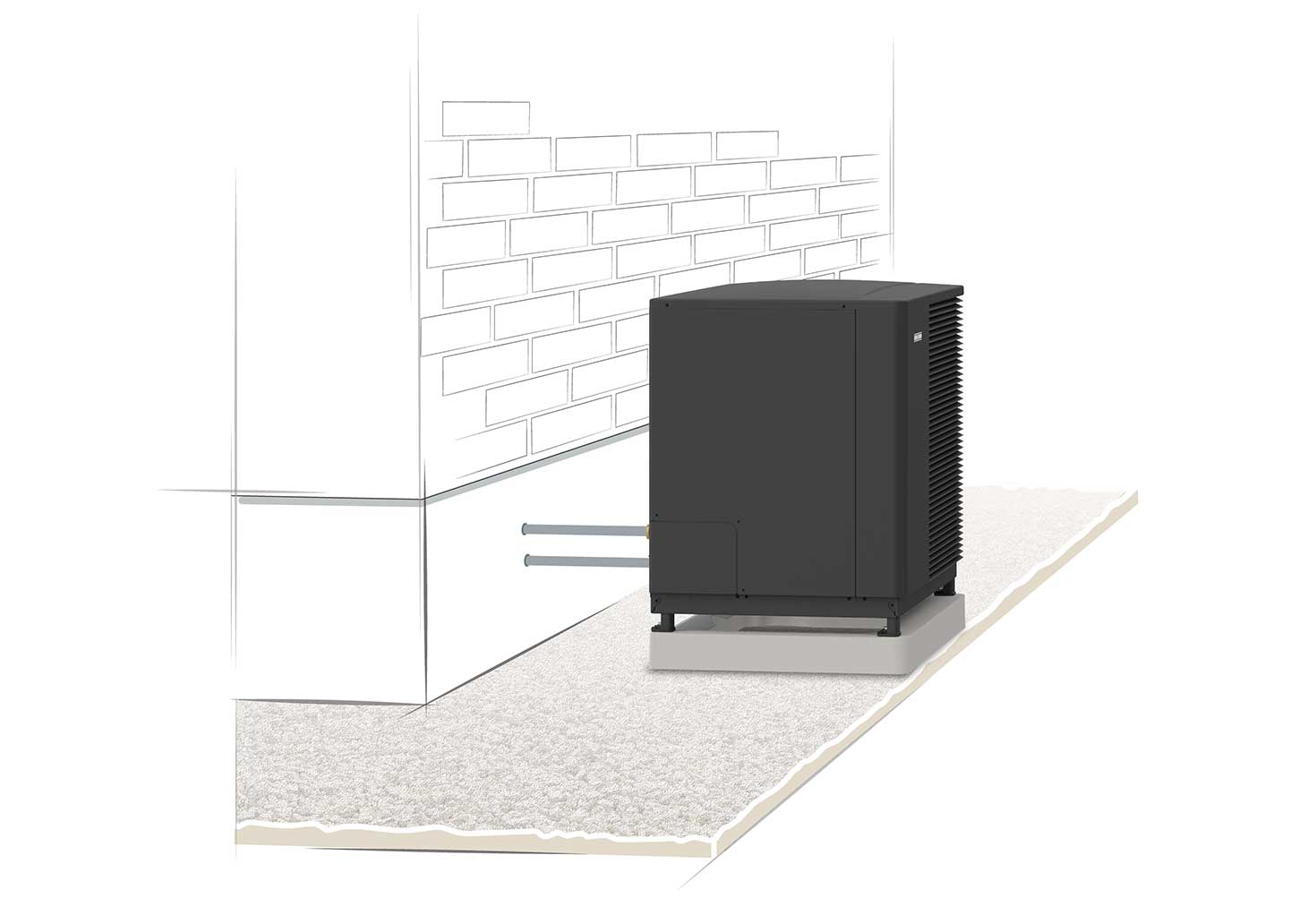

Option 2: Wärmepumpe auf Fertigfundament
Unser Fertigfundament für Wärmepumpen der WPL-A-Serie mit Kältemittel R290 bietet Ihnen eine besonders schnelle, saubere und wirtschaftliche Lösung für die Baustelle. Sie ersparen sich aufwendige Betonarbeiten und verkürzen Ihre Montagezeit spürbar. Zudem können Sie die Installation ganz unabhängig von Witterung und Jahreszeit planen und die Vorbereitung des Untergrunds ohne Risiko an den Bauherrn oder einen Subunternehmer abgeben.
Das Fundament aus hochwertigem Polymerbeton wiegt ca. 70 kg und bildet eine sofort belastbare, passgenaue Basis für die Wärmepumpe. Eine vorgesehene Verdampfer-Aussparung sorgt dafür, dass das Kondensat über die gesamte Fläche frei abtropfen kann. Die hydraulische Anbindung und die sichere Kondensatabführung erledigen Sie problemlos innerhalb des Fußabdrucks – eine integrierte Aussparung für ein DN 200 KG-Rohr macht es möglich. So legen Sie ganz einfach den Grundstein für eine präzise ausgerichtete, langlebige und optisch ansprechende Anlage.

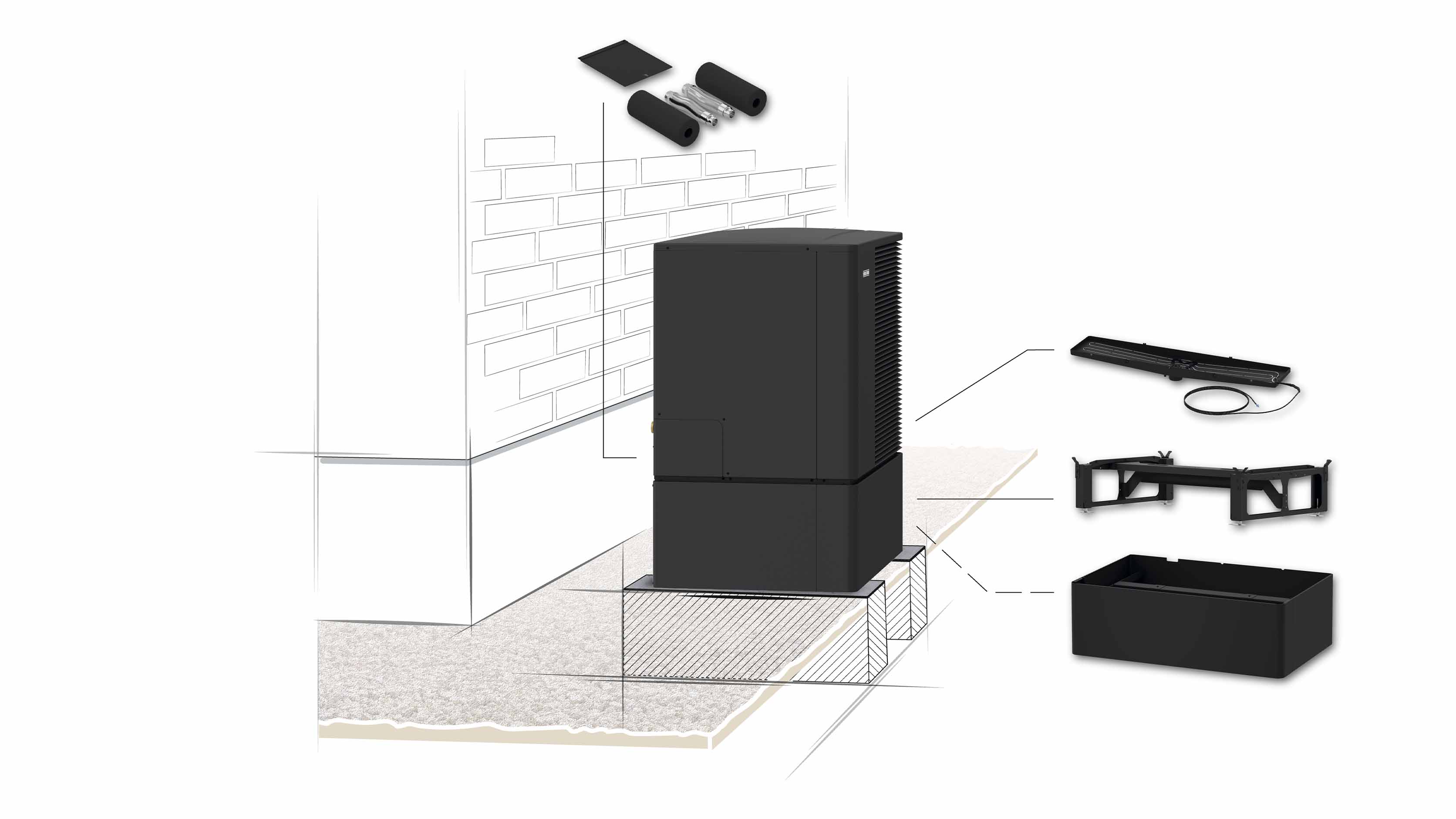

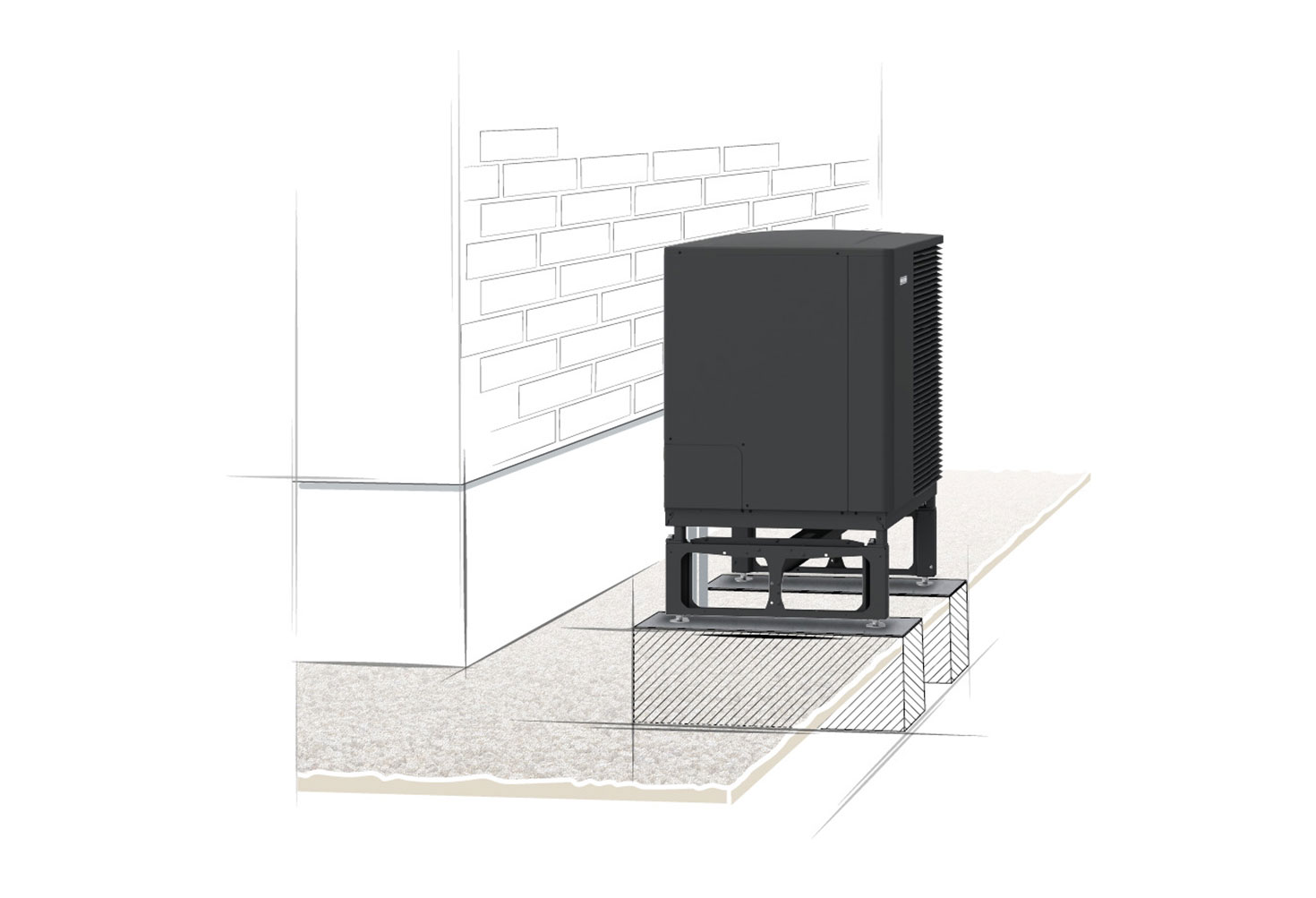

Option 3: Wärmepumpe auf Bodenkonsole

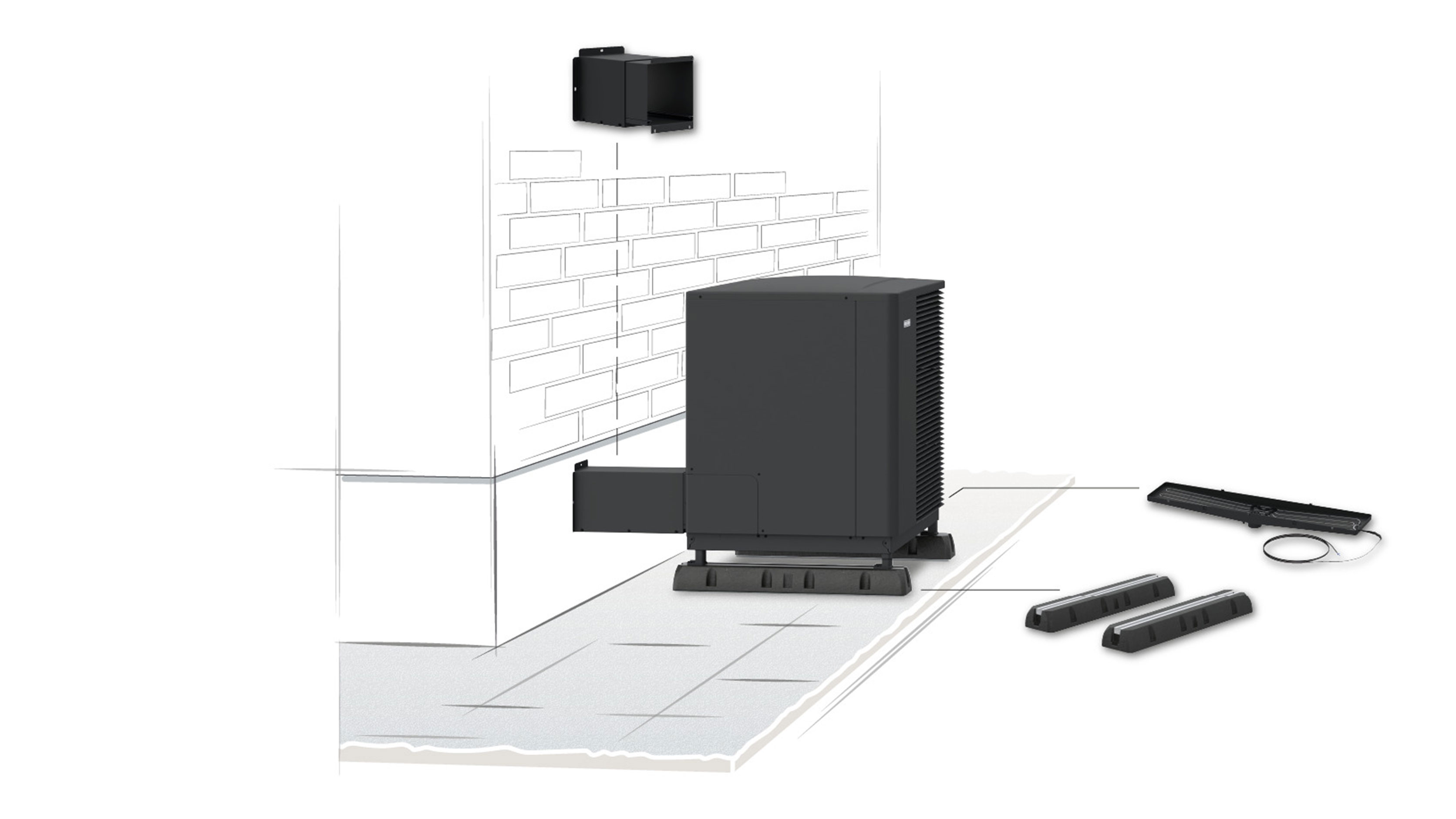

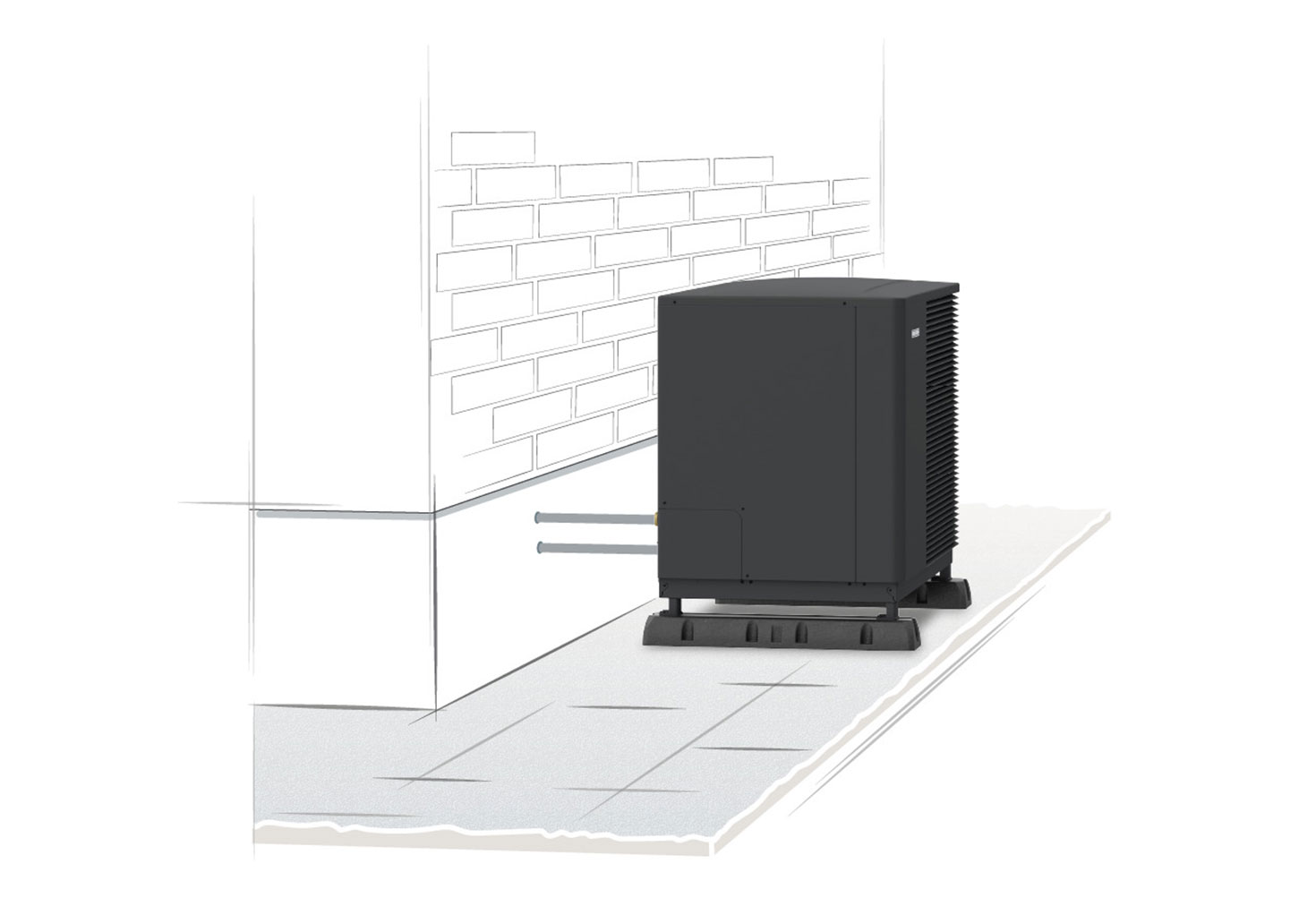

Option 4: Wärmepumpe auf Dämpfungssockel
Auch auf gepflasterten Flächen lässt sich eine Wärmepumpe sicher und effizient aufstellen – wenn die Vorbereitung stimmt. Entscheidend ist ein stabiler, ebener Untergrund sowie ein hochwertiger Dämpfungssockel. Leichte Unebenheiten im Untergrund und Fugen in der gepflasterten Fläche werden durch den Dämpfungssockel ausgeglichen. Die Befestigung der Wärmepumpe auf dem Dämpfungssockel ist problemlos über das Schienensystem möglich. Der Dämpfungssockel selbst kann an verschiedenen Stellen mit dem Untergrund verschraubt werden. Damit entfallen zusätzliche Erdarbeiten und die Aufstellung ist auf existierenden tragfähigen Flächen möglich.
Das passende Zubehör finden Sie ideal abgestimmt auf unsere Luft-Wasser-Wärmepumpen in unserem Produktkatalog:
Wärmepumpen-Installation auf abfallendem Boden
Sollte das Gelände am gewünschten Aufstellort einmal nicht eben sein, wie es häufig bei Hanglagen der Fall ist, bieten sich für die Installation einer Luft-Wasser-Wärmepumpe zwei bewährte Lösungen an: die Wandkonsole und die Standkonsole.
Mit einer Wandkonsole kann die Wärmepumpe sicher an der Fassade befestigt werden, sodass Unebenheiten des Untergrunds keine Rolle spielen und die Anlage stabil montiert ist. Alternativ sorgt eine Standkonsole für eine erhöhte, ebene Positionierung vor der Hauswand – auch bei schrägem oder unebenem Gelände. Beide Varianten ermöglichen eine fachgerechte und dauerhafte Installation, schützen die Technik zuverlässig vor Feuchtigkeit und Witterungseinflüssen und gewährleisten einen störungsfreien Betrieb der Wärmepumpe unter unterschiedlichsten örtlichen Gegebenheiten.
Bei Neubauten kann der Einsatz von Wandkonsolen oder Standkonsolen ebenfalls sinnvoll sein, wenn die Grünanlage um das Haus noch nicht fertiggestellt ist, aber die Installation der Wärmepumpe bereits erfolgen muss.

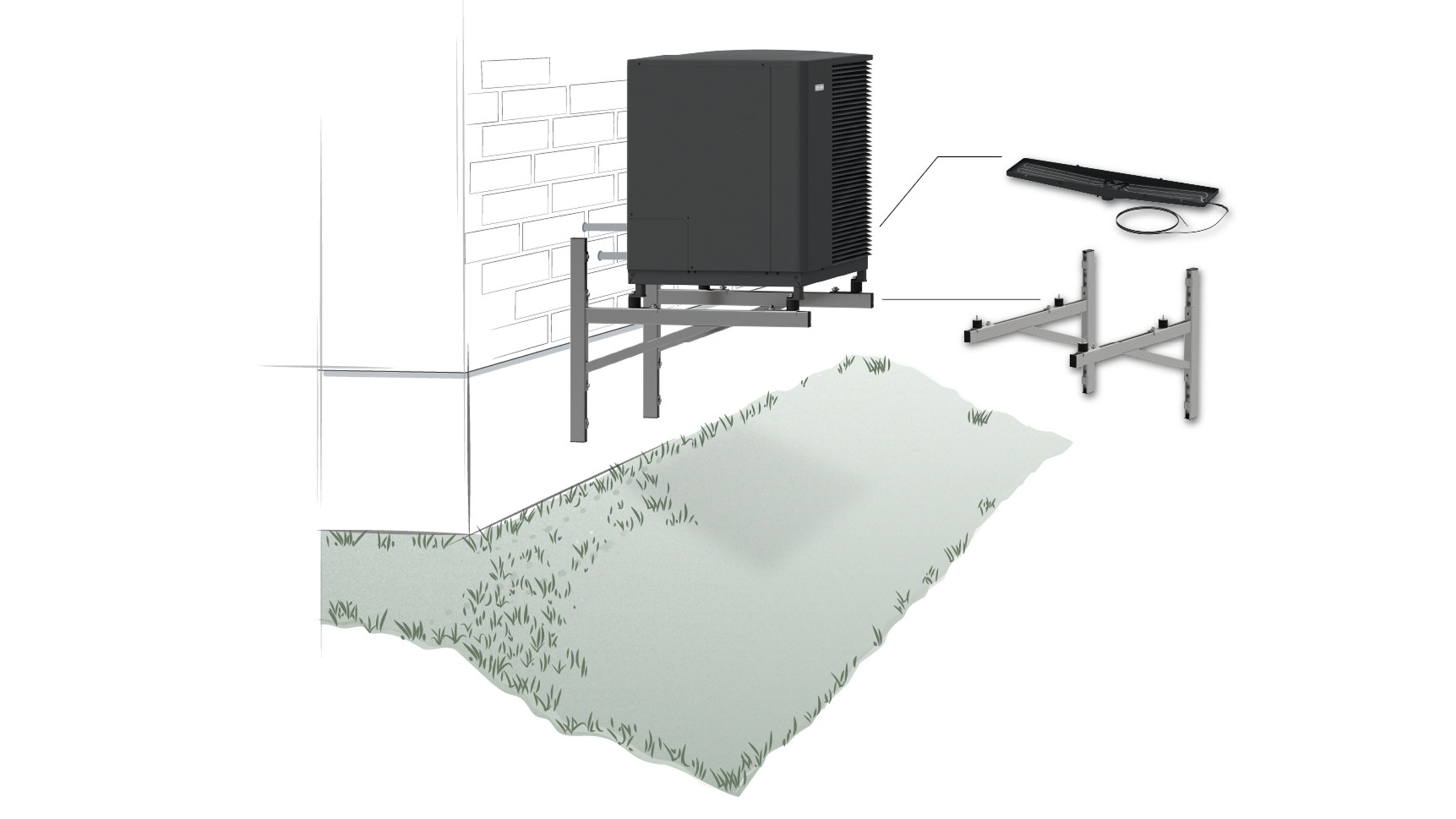

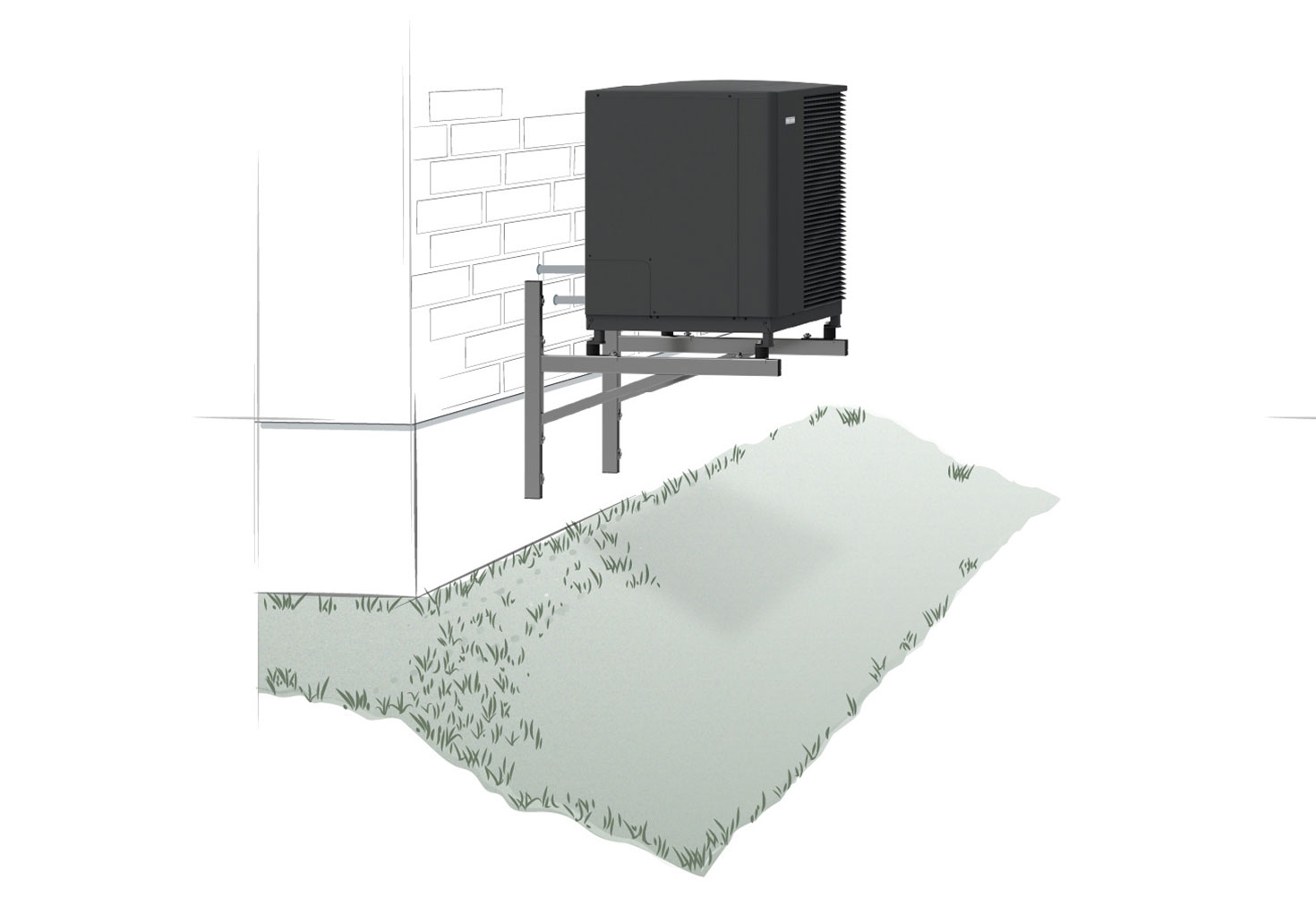

Option 1: Wandkonsole
Die Wandkonsole bietet eine ideale Lösung, wenn der Untergrund uneben ist oder im Neubau die Erdarbeiten um das Haus noch nicht abgeschlossen sind. Eine tragfähige Wand ist natürlich Voraussetzung für die Installation. Montieren Sie Ihre STIEBEL ELTRON-Wärmepumpe sicher und vibrationsarm mit der Wandkonsole.
Ideal für Fachbetriebe: Die Konsole sorgt für präzise Ausrichtung, stabile Lastverteilung und minimiert Vibrationsübertragung. So gelingt eine platzsparende, langlebige und wartungsfreundliche Installation, perfekt für begrenzte Bodenflächen oder spezielle Gebäudeanforderungen. Ein weiterer Vorteil: Das anfallende Kondensat kann entweder frei abtropfen oder gezielt über eine Kondensatwanne abgeleitet werden. Sie haben die Wahl, wir das passende Zubehör!

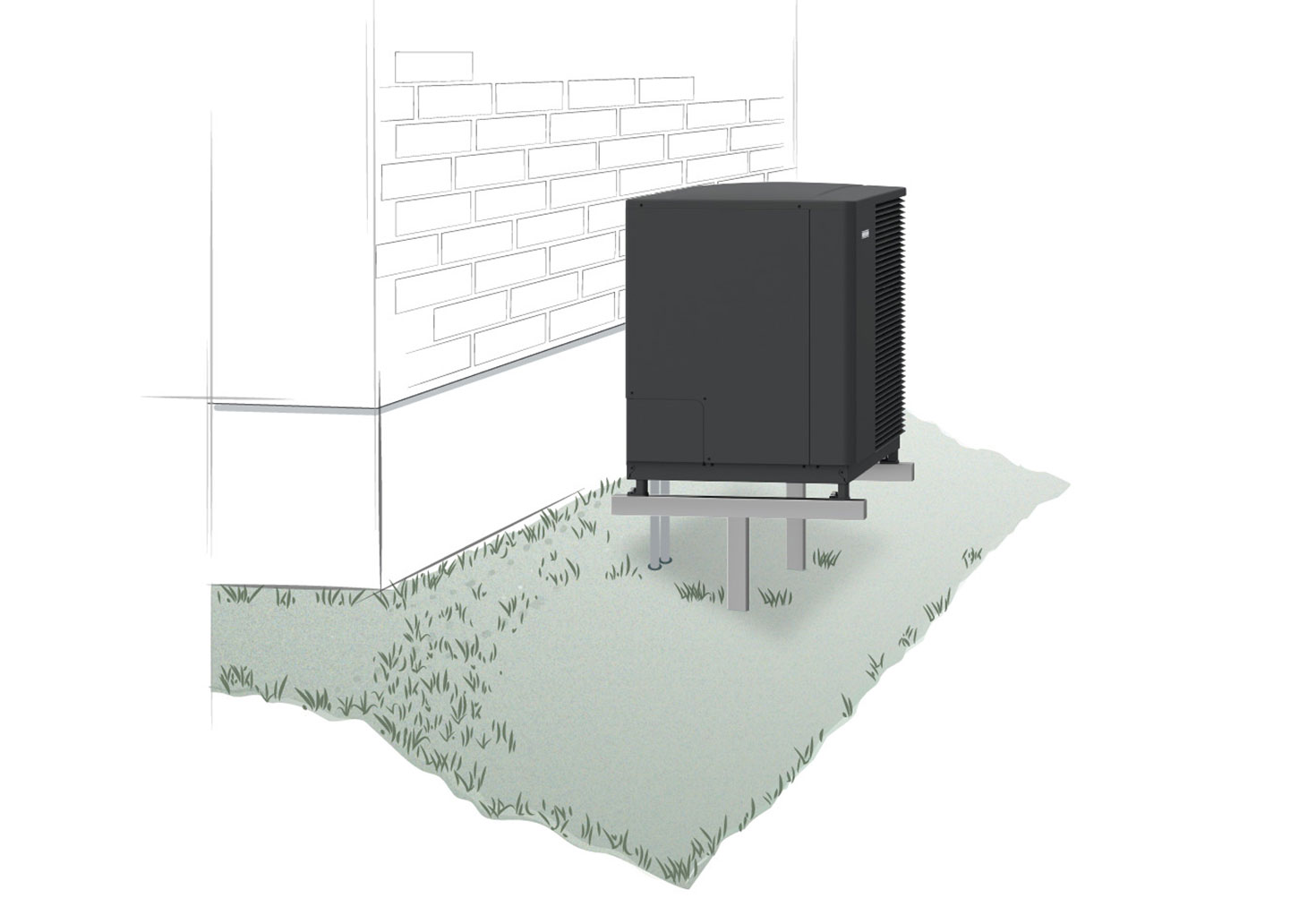

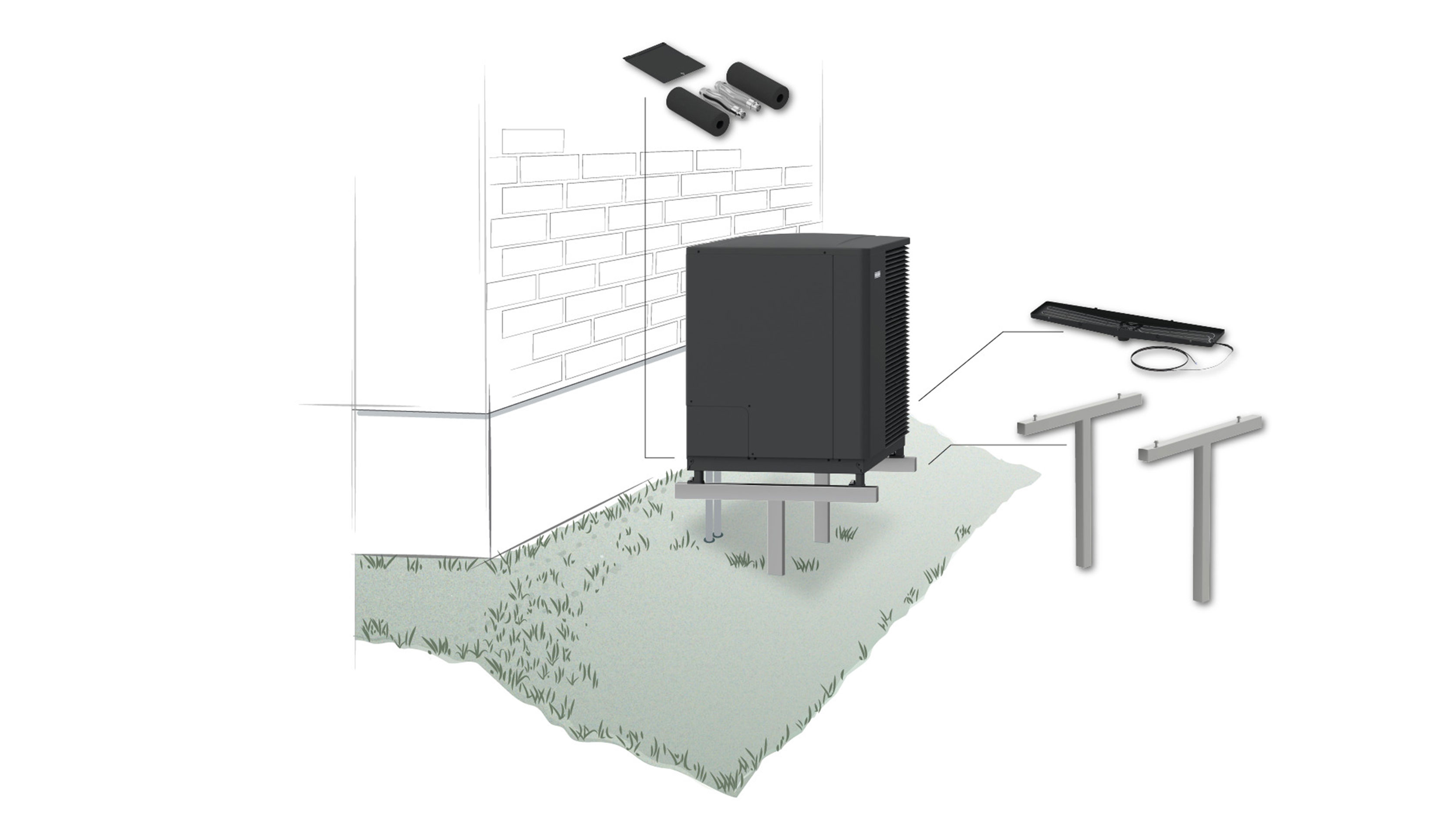

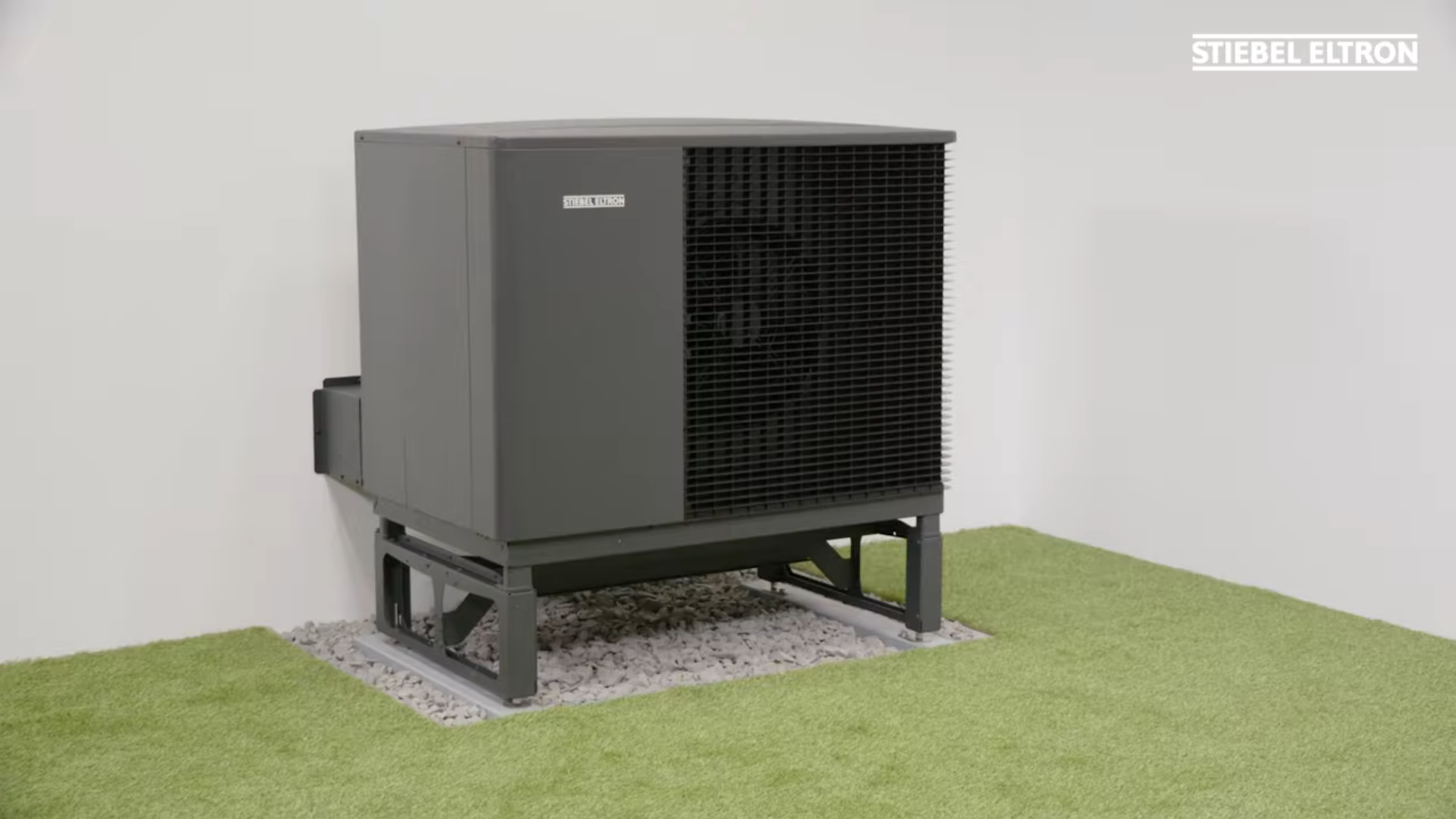

Option 2: Standkonsole
Die Standkonsole ermöglicht die problemlose Aufstellung einer Wärmepumpe vor der Hauswand auf ebenem Boden – zum Beispiel auf einer Rasenfläche. Das anfallende Kondensat kann durch den Einsatz einer Kondensatwanne entweder geführt abgeleitet werden oder durch Erstellen eines Kiesbetts unter der Wärmepumpe frei abtropfen.
Auch in schneereichen Regionen, in denen Schneehöhen bis zu 40 Zentimeter erreicht werden, bietet die erhöhte Position einen effektiven Schutz vor Schnee- und Wassereintritt und gewährleistet so einen zuverlässigen Betrieb auch in den Wintermonaten.
Sie können die Leitungen nach hinten durch die Hauswand verlegen. Alle Leitungen lassen sich aber auch sicher und unauffällig nach unten führen, was nicht nur die Installation erleichtert, sondern auch zu einem harmonischen Gesamtbild beiträgt. Das Zubehör haben wir für Sie zusammengestellt:

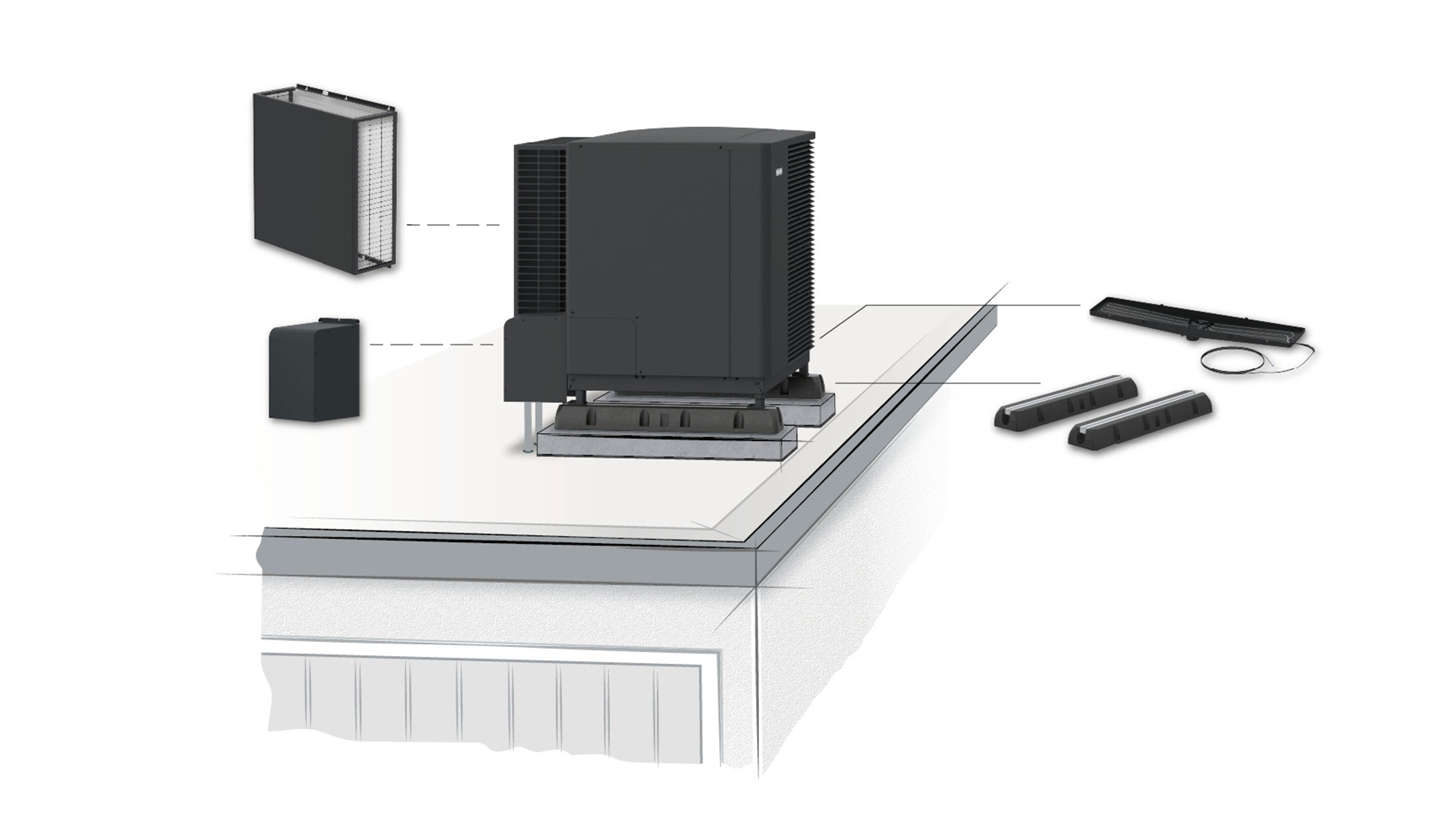

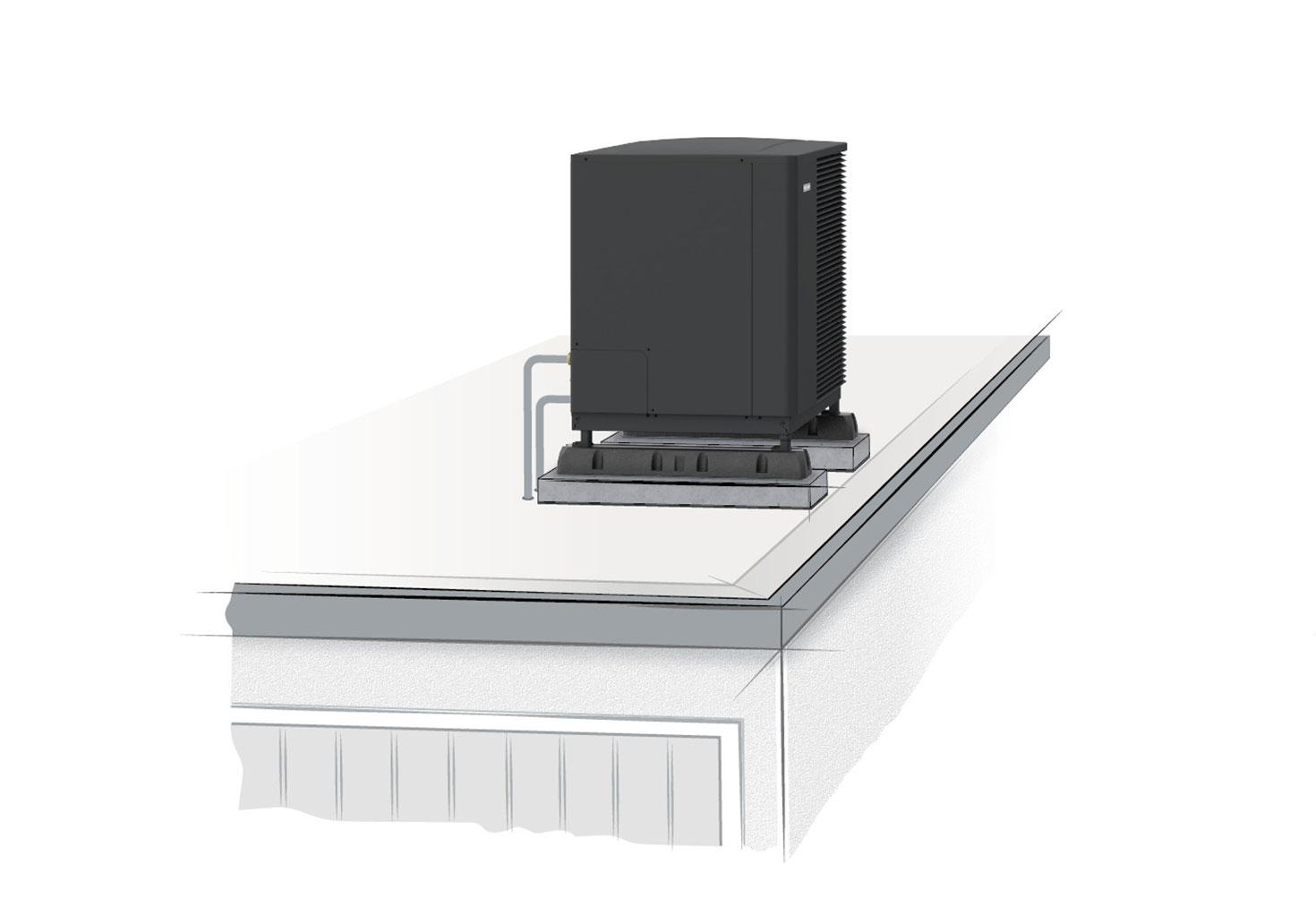

Wärmepumpen-Installation auf dem Dach
Kein Platz vor dem Haus? Nutzen Sie das Flachdach! Für die Installation auf einem Flachdach benötigen Sie keinen Dachdecker, sondern sind mit unserem Zubehör gut aufgestellt.
Bei der Installation einer Wärmepumpe auf dem Dach bieten spezielle Dämpfungssockel einen Doppelnutzen: Zum einen reduzieren sie die Schwingungsübertragung und zum anderen schützen sie die Dachhaut. Dabei ist die Installation einfach und schnell: Auf dem Dämpfungssockel wird die Wärmepumpe befestigt und der Dämpfungssockel selbst steht entweder direkt auf dem Dach oder auf zusätzlichen Betonteilen. Letztere bieten bei erhöhter Windlast zusätzliche Stabilität. Um die Dachhaut zu schützen, empfehlen wir Ihnen, bei Verwendung von Betonteilen, Terrassenplatten oder Blockstufen eine Bautenschutzmatte oder Gummimatte zu nutzen.
Die Dämpfungssockel ermöglichen zudem flexible Einsatzmöglichkeiten, zum Beispiel im Garten des Wohnhauses: Auf gepflasterten Flächen können sie dort eingesetzt werden und sorgen dort ebenso für einen stabilen, schwingungsarmen Stand der Wärmepumpe. Entdecken Sie jetzt unser passendes Zubehör:
Varianten für die Wanddurchführung

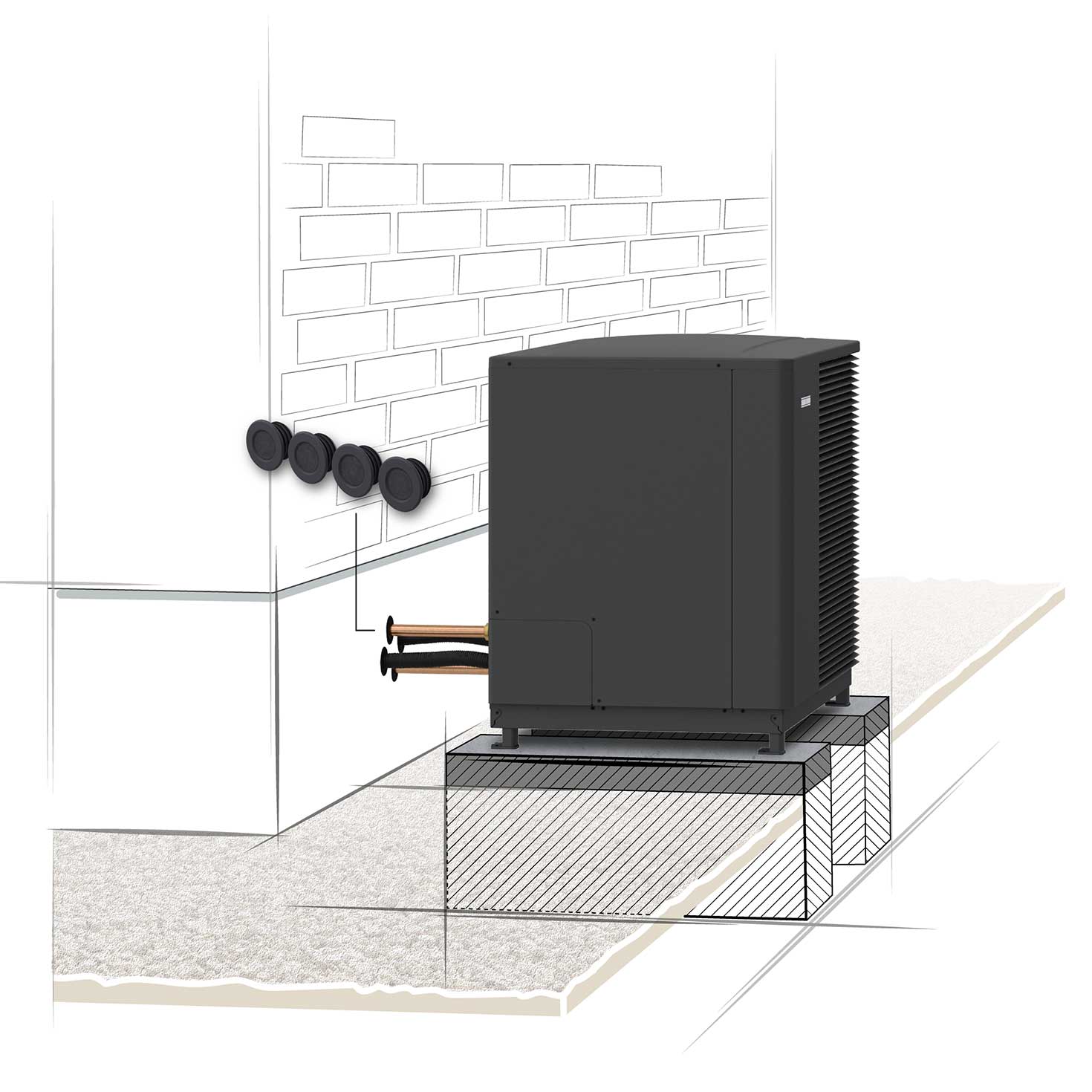

Wanddurchführung über Erdreich
Mit der oberirdischen Wanddurchführung führen Sie die Anschlussleitungen und Stromkabel direkt durch die Hauswand – einfach und schnell. Die Abdeckungen schützen den Raum zwischen Bohrung und Leitung zuverlässig vor Feuchtigkeit sowie eindringenden Gasen und schaffen zudem eine aufgeräumte Optik. Natürlich ist das Zubehör ideal auf alle Leistungsklassen unserer Luft-Wasser-Wärmepumpen mit R290-Kältemittel abgestimmt.
Für die gerade Durchführung liegt jeder Wärmepumpe eine Bohrschablone für 4 × 50-mm-Löcher bei. Zusammen mit dem Teleskopkanal nehmen Sie so in kürzester Zeit eine optisch hochwertige und fachgerechte Installation vor.
Zubehör für die Wanddurchführung über dem Erdreich:
Wanddurchführung AHP-WO.1 › Zum Produkt

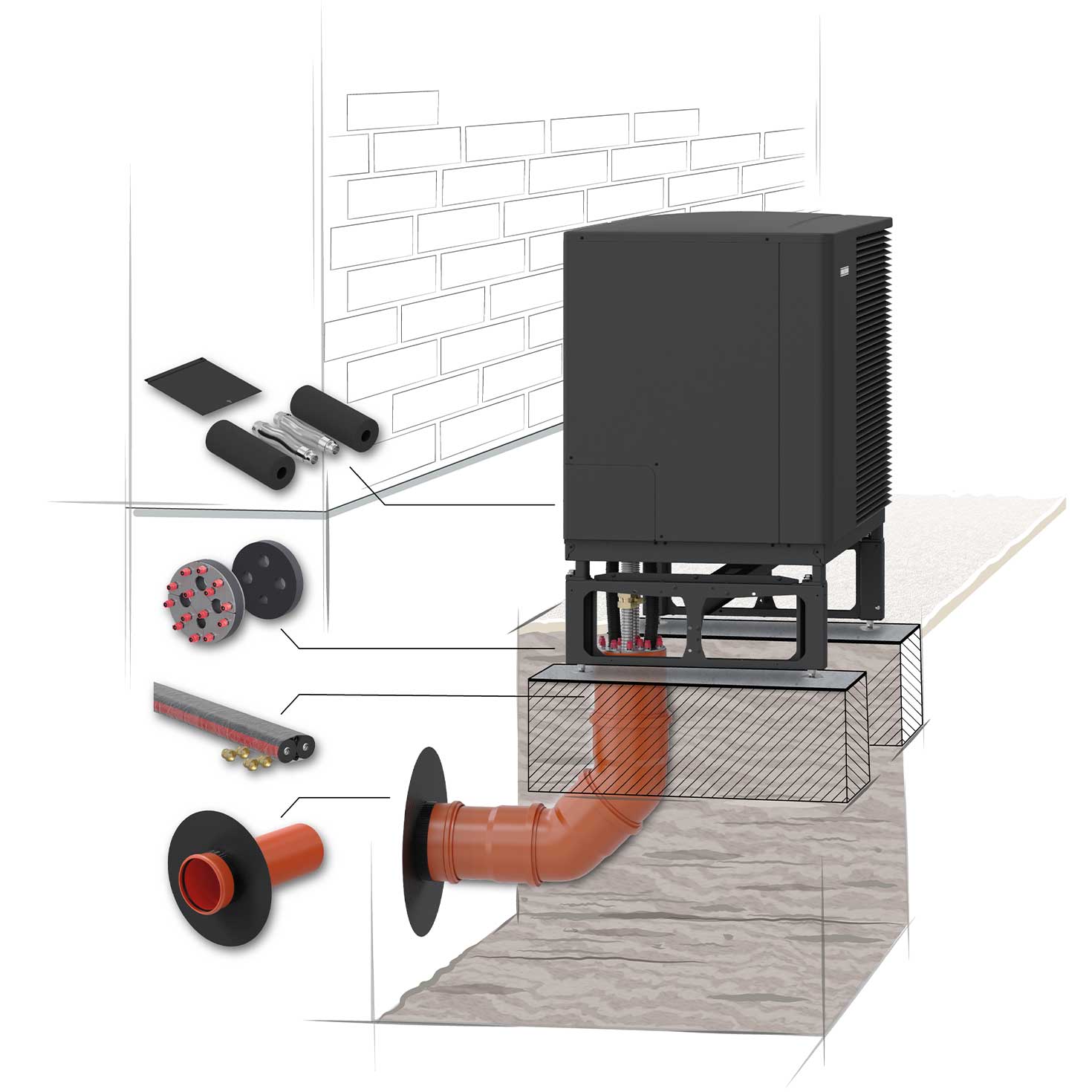

Wanddurchführung unter Erdreich
Bei der Wanddurchführung unter der Erde erfolgt der Anschluss der Wärmepumpe mit dem dafür optimierten Schlauchpaket. Dieses wird in ein KG-Rohr (Kanalgrundrohr – DN 200) eingeschoben, wodurch maximale Flexibilität entsteht und auch geringe Wandabstände problemlos zu realisieren sind. Je nach Wandaufbau haben Sie dafür zwei Optionen: Für Betonwände (weiße Wanne) können Sie mit einer Ringraumdichtung arbeiten, bei Schwarzanstrich oder Bitumen arbeiten Sie ein Flanschrohr in die Abdichtung ein. Die unterirdische Wanddurchführung sorgt für eine besonders aufgeräumte Optik im Außenbereich und bietet den Leitungen einen natürlichen Schutz vor äußeren Witterungseinflüssen – insbesondere mit dem hydraulischen Anschluss innerhalb der Wärmepumpe nach unten, denn dann sind keine Anschlüsse im sichtbaren Bereich.
Zubehör für die Wanddurchführung unter dem Erdreich:
Wanddurchführung AHP-WU.1 › Zum Produkt
Schlauchpaket AWU-HS 5 › Zum Produkt
Dichteinsatz AHS-SI 200 › Zum Produkt
Anschluss-Set AHP-FB 25-0.4 › Zum Produkt
