Luft-Wasser-Wärmepumpen

WPL 20/25 AC

Bestellnummer: 236641

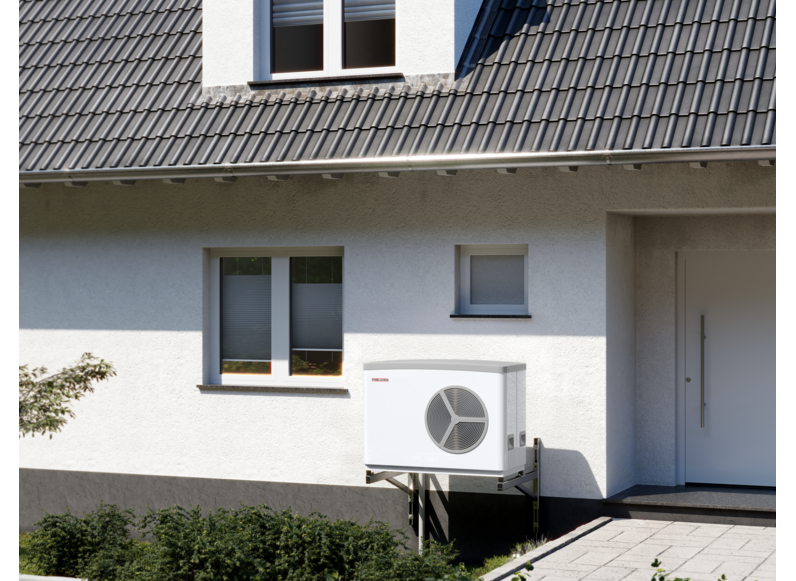

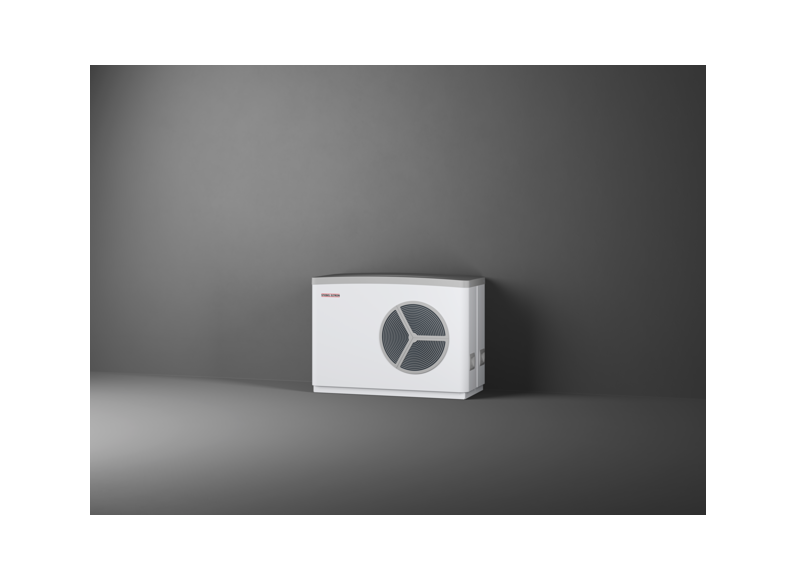

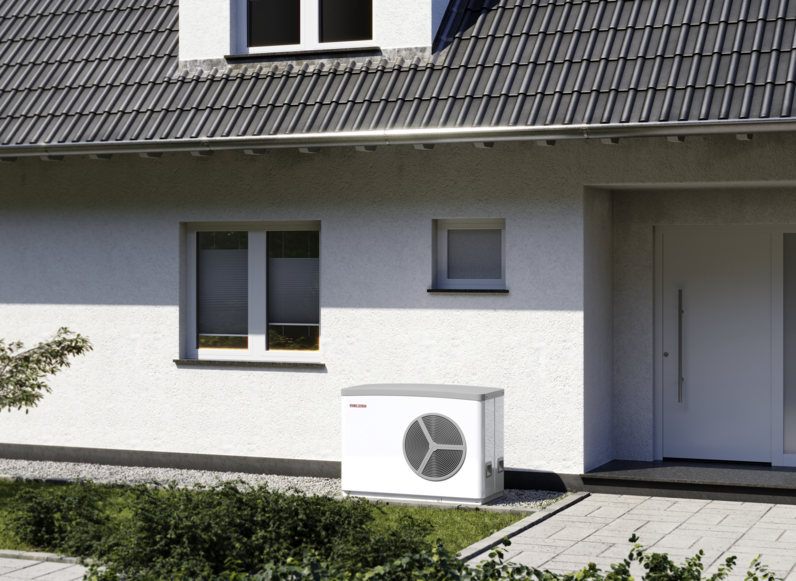

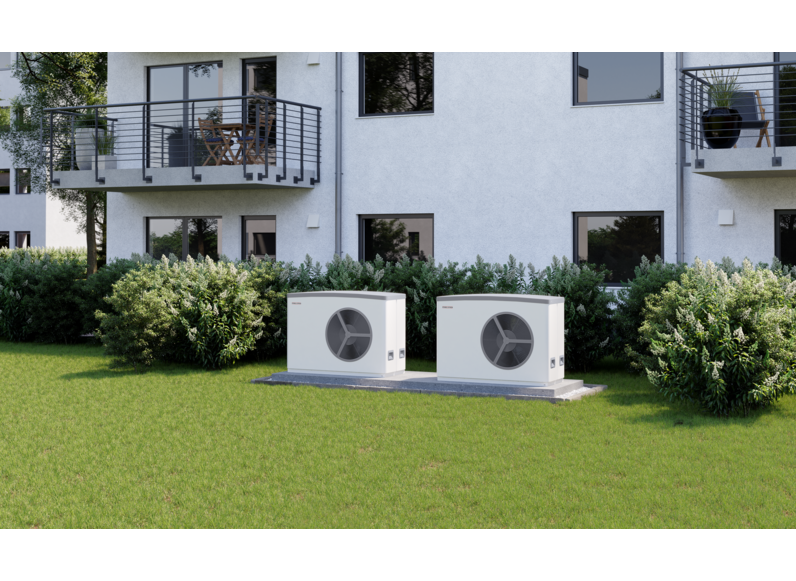

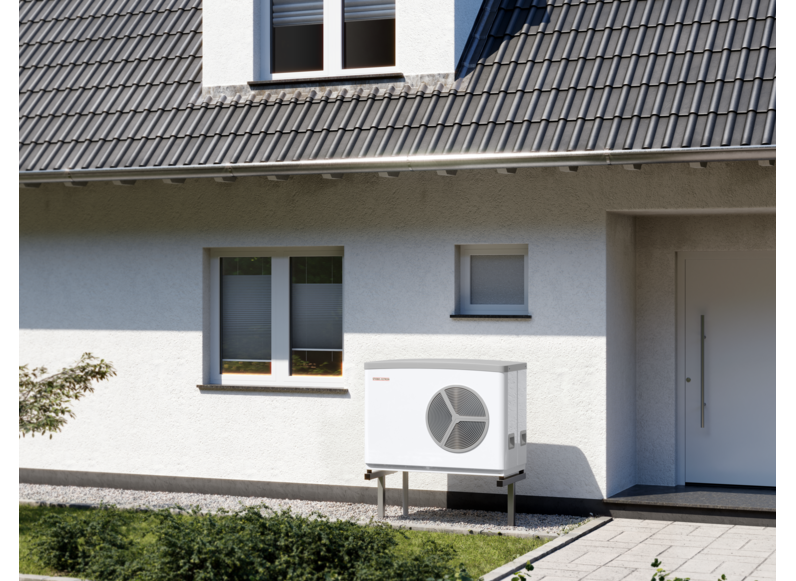

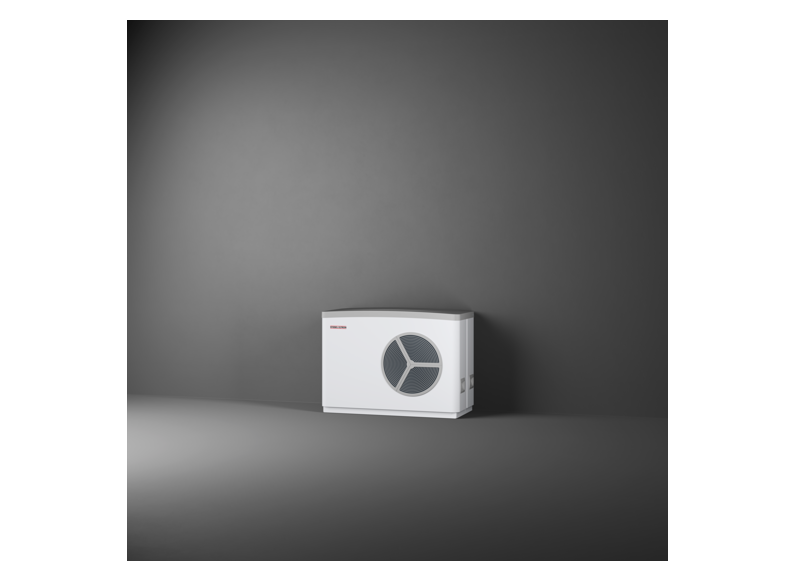

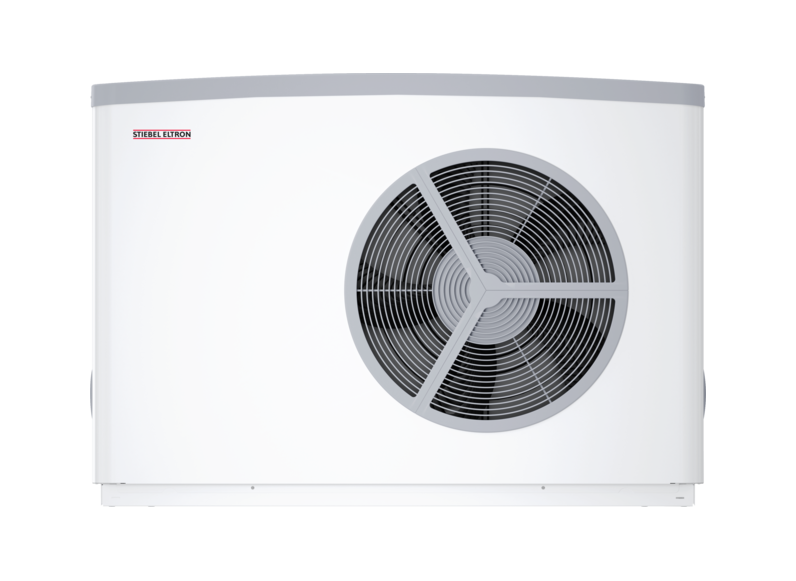

Die Luft-Wasser-Wärmepumpe zum Heizen und Kühlen wird im Außenbereich aufgestellt

Ausführung wählen (2)

Wärmeleistung bei A-7/W35 (EN 14511)

Jetzt System planen

Produktdetails

0:0

Vorteile
Anwendung
Komfortmerkmale
Effizienz
Installation

SG Ready-Label

Keymark Zertifiziert

Die Luft-Wasser-Wärmepumpe zum Heizen und Kühlen wird im Außenbereich aufgestellt
Die Inverter-Technologie ermöglicht eine optimal angepasste Heizleistung durch den drehzahlgeregelten Verdichter
Auch bei geringen Außentemperaturen erreicht die Wärmepumpe durch die Dampf-/Nassdampf-Zwischeneinspritzung eine hohe Vorlauf-Temperatur
Leiser Betrieb dank des gekapselten Kältekreises und der stufenlos angepassten Lüfterdrehzahl
Besseres Raumklima im Sommer dank aktiver Kühlung durch Kreislauf-Umkehr
Ganzjährig hohe Effizienz und geringe Betriebskosten durch die optimal aufeinander abgestimmten Komponenten
Geringe Betriebskosten, da monovalente Warmwasserbereitung möglich
Kann ins Heimnetzwerk eingebunden und über Smartphone bedient werden

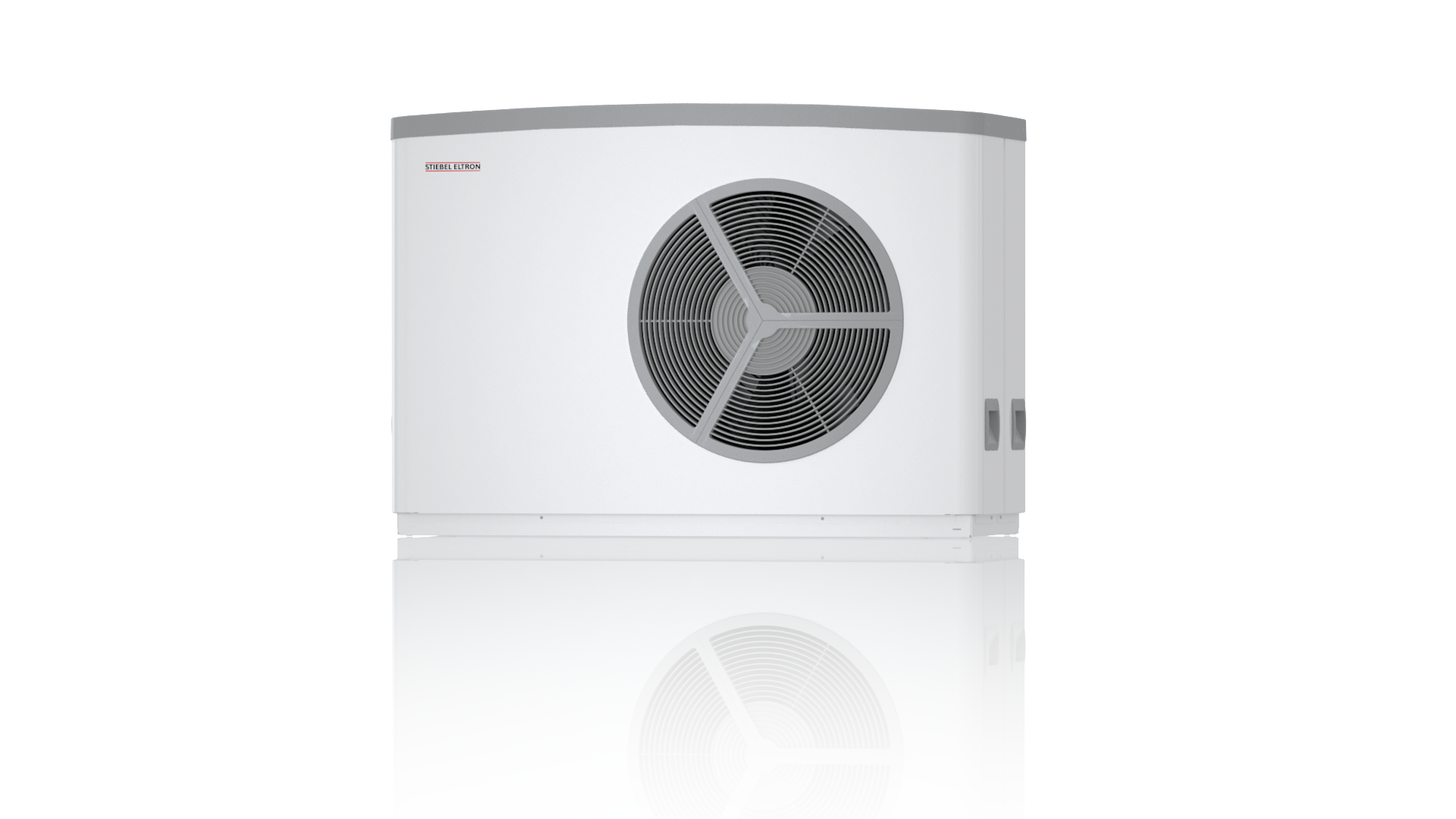

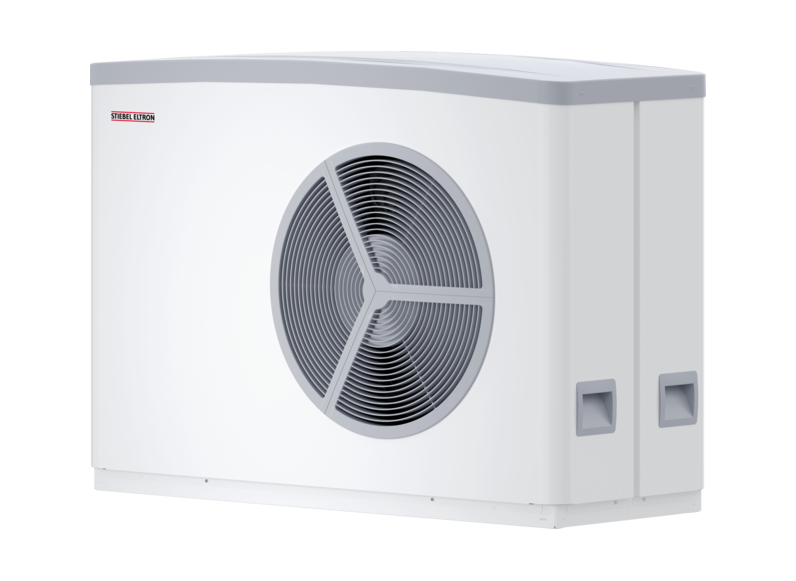

Die leistungsgeregelte Luft-Wasser-Wärmepumpe mit Inverter-Technologie wird im Außenbereich aufgestellt. Die kompakte Monoblock-Ausführung ist sowohl für den Heiz- und Warmwasserbetrieb als auch für effiziente Kühlung durch Kreislaufumkehr geeignet.
Lässt sich bei Sanierungen einsetzen, da für den Heiz-Betrieb und die Warmwasserbereitung ganzjährig eine Vorlauftemperatur von bis zu 65 °C zur Verfügung steht.

Für den leisen Betrieb sind sowohl der gekapselte Kältekreislauf und als auch der entkoppelte Verdichter verantwortlich. Auch der modulierende Lüfter und der große Lamellenabstand des Verdampfers, der den Luftwiderstand reduziert, tragen zum niedrigen Schallleistungspegel bei.
Die kombinierte Dampf-/Nassdampf-Zwischeneinspritzung kühlt den Scrollkompressor bei niedrigen Außentemperaturen und erzielt eine höhere Heizleistung bzw. Vorlauftemperatur. In Verbindung mit dem Internet Service Gateway erlaubt der integrierte Wärmepumpen-Manager die Steuerung der Anlage im Heimnetzwerk oder über ein mobiles Endgerät. Mit integrierter Wärmemengen- und Stromzählung über Kältekreis-Daten.
Die elektrische Not-/Zusatzheizung ermöglicht den monoenergetischen Betrieb.
Der Kältekreislauf ist hermetisch geschlossen, werkseitig auf Dichtheit geprüft und mit Sicherheitskältemittel R410A gefüllt.
Das einbrennlackierte, korrosionsgeschützte Metallgehäuse besteht aus feuerverzinktem, pulverbeschichtetem Stahlblech. Lüftergitter, Griffschalen und Deckel sind aus witterungs- und UV-beständigem Kunststoff gefertigt.

Die Abwärme des Inverters wird zur Anhebung der Rücklauf-Temperatur genutzt. Zusätzlich steigert die bedarfsgesteuerte Abtauung durch Kreislaufumkehr und das Beheizen der Kondensatwanne durch den Kältekreislauf die Gesamteffizienz der Anlage.
Die hydrophile Beschichtung der Lüfterdüse vermeidet Eisbildung, so dass keine elektrische Beheizung notwendig ist.

Die Wärmepumpe wird dank der integrierten Schwingungsentkopplung direkt an das Heizungssystem angeschlossen.
Das schwenkbare Elektro-Anschlussfeld erleichtert die Installation.

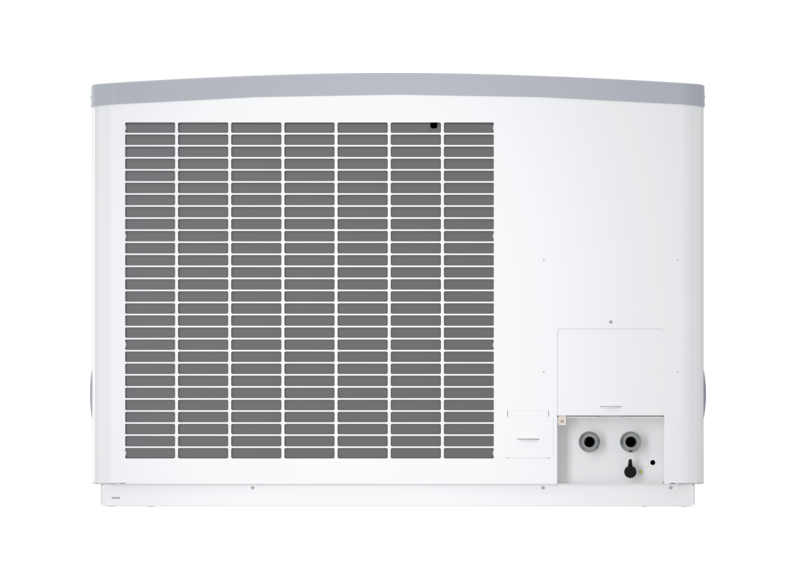

Die Kondensatwanne lässt sich durch eine Reinigungsöffnung auf der Rückseite des Gehäuses einfach erreichen.

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

WPL 20 AC

Energetische Daten
Energieeffizienzklasse Wärmepumpe W35 (A+++ → D)	A+++
Energieeffizienzklasse Wärmepumpe W55 (A+++ → D)	A++
SCOP 35 °C (EN 14825)	4,87

Wärmeleistungen
Wärmeleistung bei A7/W35 (min./max.)	7,85/10,80 kW
Wärmeleistung bei A2/W35 (min./max.)	8,33/10,71 kW
Wärmeleistung bei A-7/W35 (min./max.)	6,16/10,14 kW
Wärmeleistung bei A20/W35 (EN 14511)	11,40 kW
Wärmeleistung bei A20/W55 (EN 14511)	9,83 kW

Dokumente

Planungsunterlagen

Installationsanleitung

Bedienungs- und Installationsanleitung

Inbetriebnahmehandbuch (Checkliste)

Aufstellzeichnungen

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Bedienungsanleitungen

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Zur Toolbox

Zubehör

Bestellnummer	Typ	Beschreibung	Detailseite
234727	WPM	Wärmepumpen-Manager im Wandgehäuse	Details

Zum Zubehördatenblatt

Serviceleistungen

Bestellnummer	Typ	Beschreibung	Detailseite
330567	Garantiecheck WP (Standard)	Garantiecheck
240587	Heizlastberechnung Einfamilienhaus	Norm-Heizlastberechnung nach DIN/TS 12831
359495	Wartungsvertrag Wärmepumpe jährlich	Wartung Wärmepumpe	Details

Zum Servicedatenblatt

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
