AWG

Bestellnummer: 234505

Wärmegedämmte Wanddurchführung

Jetzt System planen

Produktdetails

Vorteile
Beschreibung

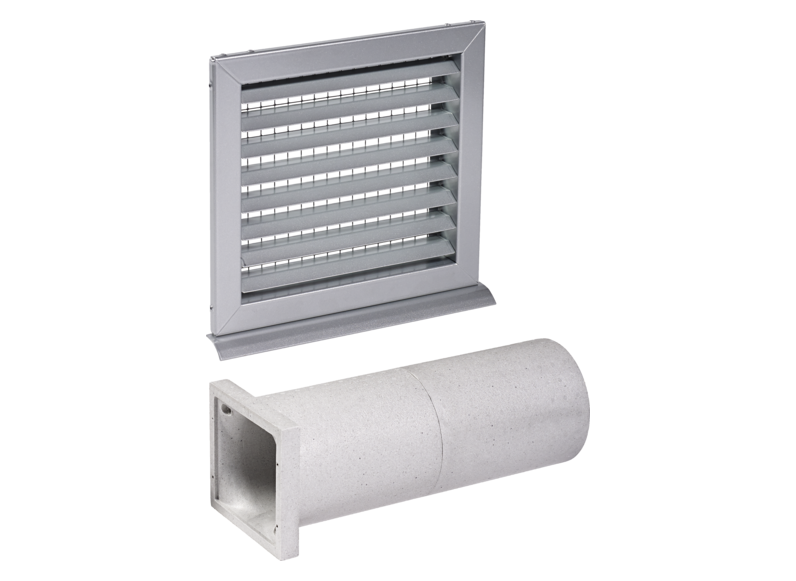

Wärmegedämmte Wanddurchführung
Hoher Komfort durch sehr geräusch- und druckverlustarmes Wetterschutzgitter

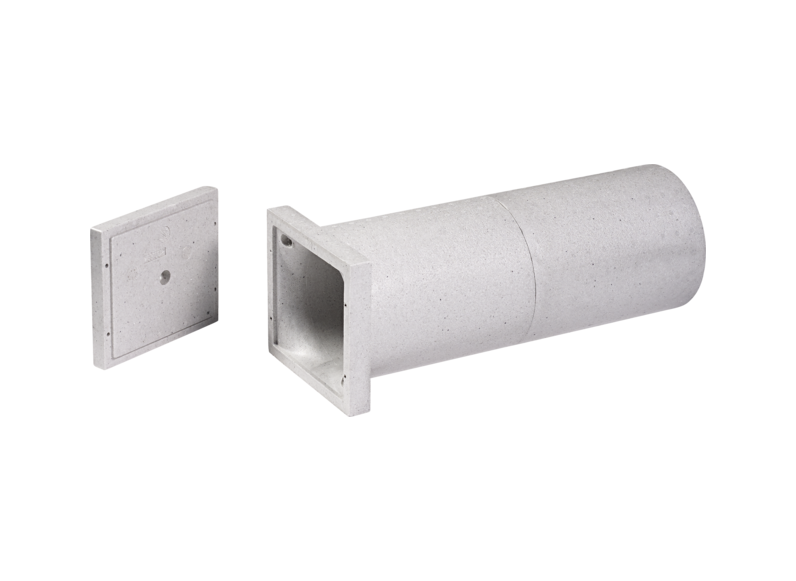

Die wärmedämmende Wanddurchführung aus EPS ist für den Anschluss eines Luftkanals vorgesehen.

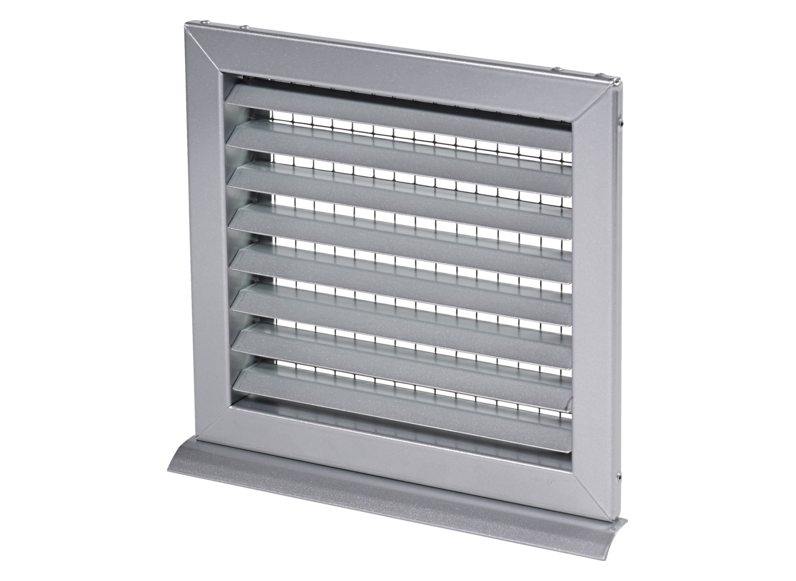

Um Laufspuren an der Außenwand sicher zu vermeiden, verfügt das Wetterschutzgitter aus lackiertem Stahlblech über eine Abtropfkante.
Wenn Außenluft als Wärmequelle genutzt wird, sind keine zusätzlichen Wärmedämm-Maßnahmen für das Rohr erforderlich. Das ermöglicht eine einfache Installation bei geringen Abmessungen.

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

AWG 160 R

Einsatzgrenzen
Max. Luftvolumenstrom	350 m³/h
Kondensationsgrenze bei: Temperatur im Rohr / Temperatur um das Rohr / relative Feuchte um das Rohr	-20 °C / 20 °C / 60 %

Werte
Statische Druckdifferenz bei 350 m³/h ausströmend	2 Pa
Statische Druckdifferenz bei 350 m³/h einströmend	6 Pa

Dimensionen
Breite Einfassung für Wetterschutzgitter	220 mm
Außendurchmesser Rohr	200 mm
Länge Rohr	545 mm
