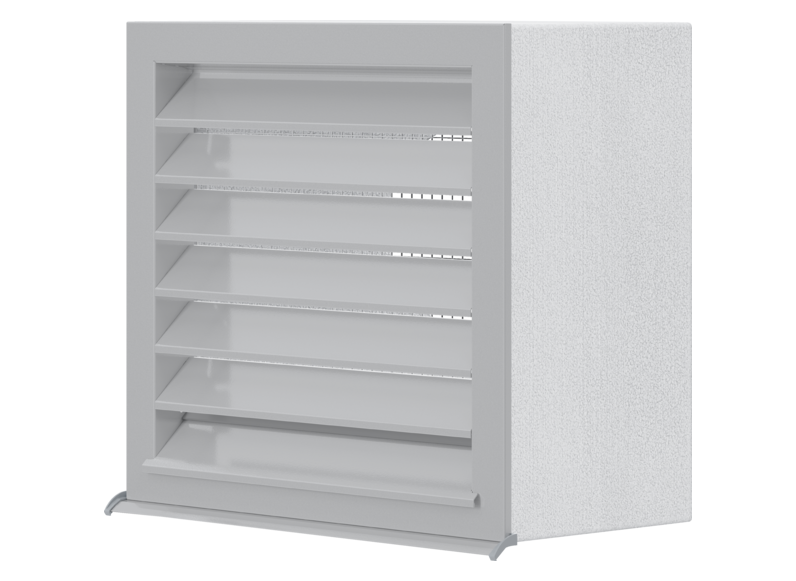

AWG-B 315 Set

Bestellnummer: 206358

Wanddurchführung EPS mit Wetterschutzgitter

Ausführung wählen (2)

Set-Bestandteile

Zubehör

Zubehör

Wanddurchführung EPS mit Wetterschutzgitter
Keine Wärmebrücken durch einteilige Wanddurchführung aus EPS
Stabile Ausführung durch große Wandstärken und EPS mit hoher Dichte
Sichere Abfuhr von anfallender Feuchtigkeit durch integrierte Tropfkante
Hoher Komfort durch sehr geräusch- und druckverlustarmes Wetterschutzgitter
Keine Laufspuren durch große breite Tropfkante unterhalb des Rahmens mit seitlichem Ablaufschutz
Keine sichtbaren Schraubverbindungen
Einfache und schnelle Montage durch Adapterschlauchanschluss

Die strömungsgünstige, wärmebrückenfreie Wanddurchführung besteht aus EPS, das mit hoher Dichte geformt wurde.

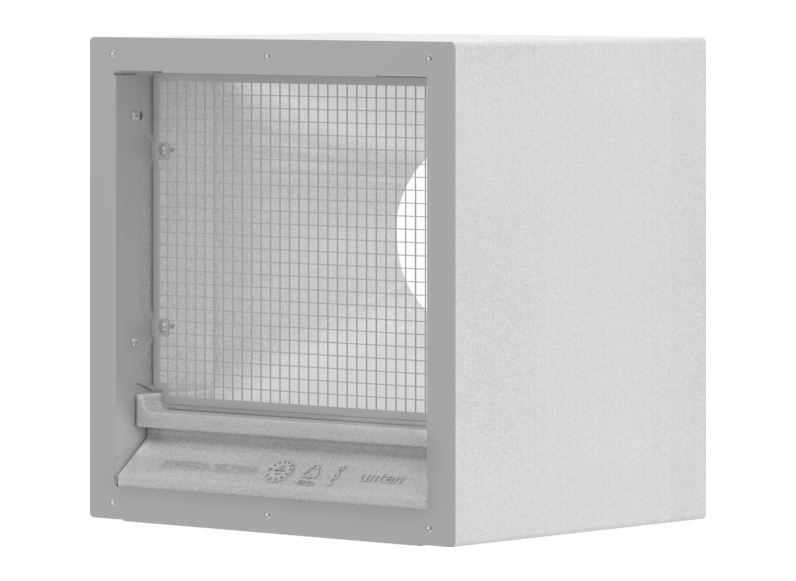

Der Einbaurahmen mit Kleintier-Schutzgitter für die Aufnahme des Wetterschutzgitters ist vormontiert.

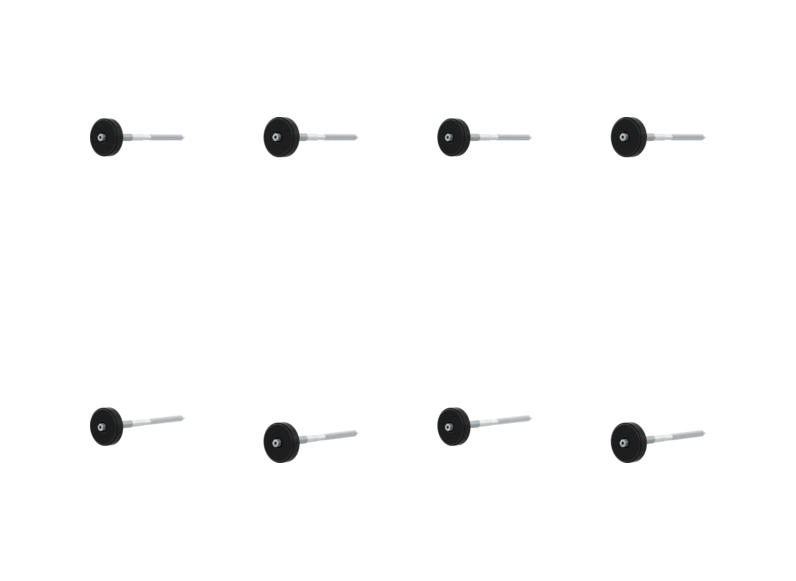

Für die Befestigung werden hochfeste EPS-Dübel aus PA genutzt, die zum Lieferumfang gehören.
Der Anschluss der Luftschläuche erfolgt über einen ovalen Schnellanschluss.
Das Kleintier-Schutzgitter ist austauschbar.
Der Einbaurahmen ist mit einer Putzschienen-Ausführung versehen, die Aufnahmeschrauben für das Wetterschutzgitter sind integriert.

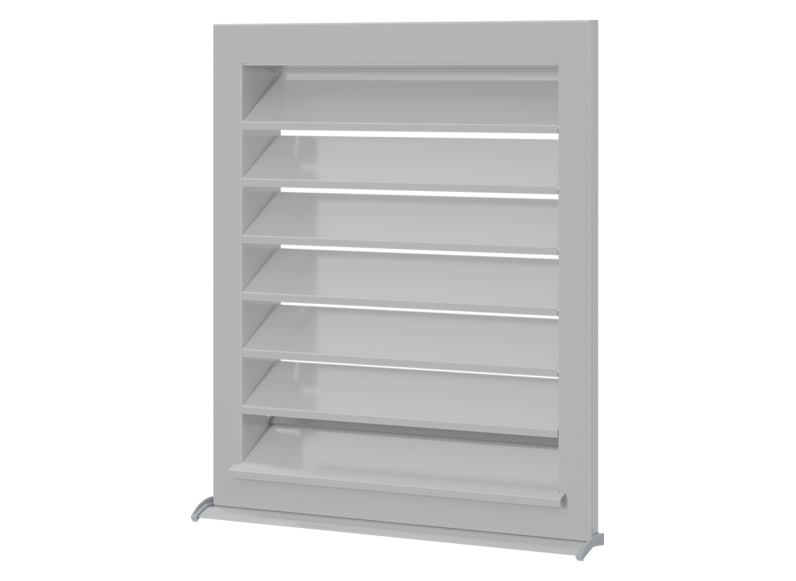

Das steckbare, lackierte Wetterschutzgitter aus Aluminiumblech ist durch die Pulverbeschichtung vor Korrosion geschützt.
Um Laufspuren an der Wand zu verhindern, wird anfallendes Kondensat aus der Wanddurchführung

Das Wetterschutzgitter wird auf dem Rahmen aufgesteckt und unsichtbar verschraubt, so dass die optische Wirkung nicht gestört wird.
Mit dem beiliegenden Quelldichtband wird das Wetterschutzgitter gegenüber der Fassade abgedichtet.

Das Set aus Wanddurchführung, Wetterschutzgitter und Montagematerial eignet sich für den schnellen Einbau der Wanddurchführung in Wände. über die Tropfkante des Wetterschutzgitters abgeleitet.

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Werte
Wandstärke	380 mm
Max. Luftmenge	1250 m³/h
Luftmenge	1000 m³/h
Druckverlust Außenluft bei 1000 m³/h	15 Pa

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Bestellnummer	Typ	Beschreibung	Detailseite
205528	LSWP 315-0,9 FHH	Wärmegedämmter Luftschlauch mit Schnelladapter EPS	Details
204658	LSWP 315-1,5 FHH	Wärmegedämmter Luftschlauch mit Schnelladapter EPS	Details
