Integralgeräte

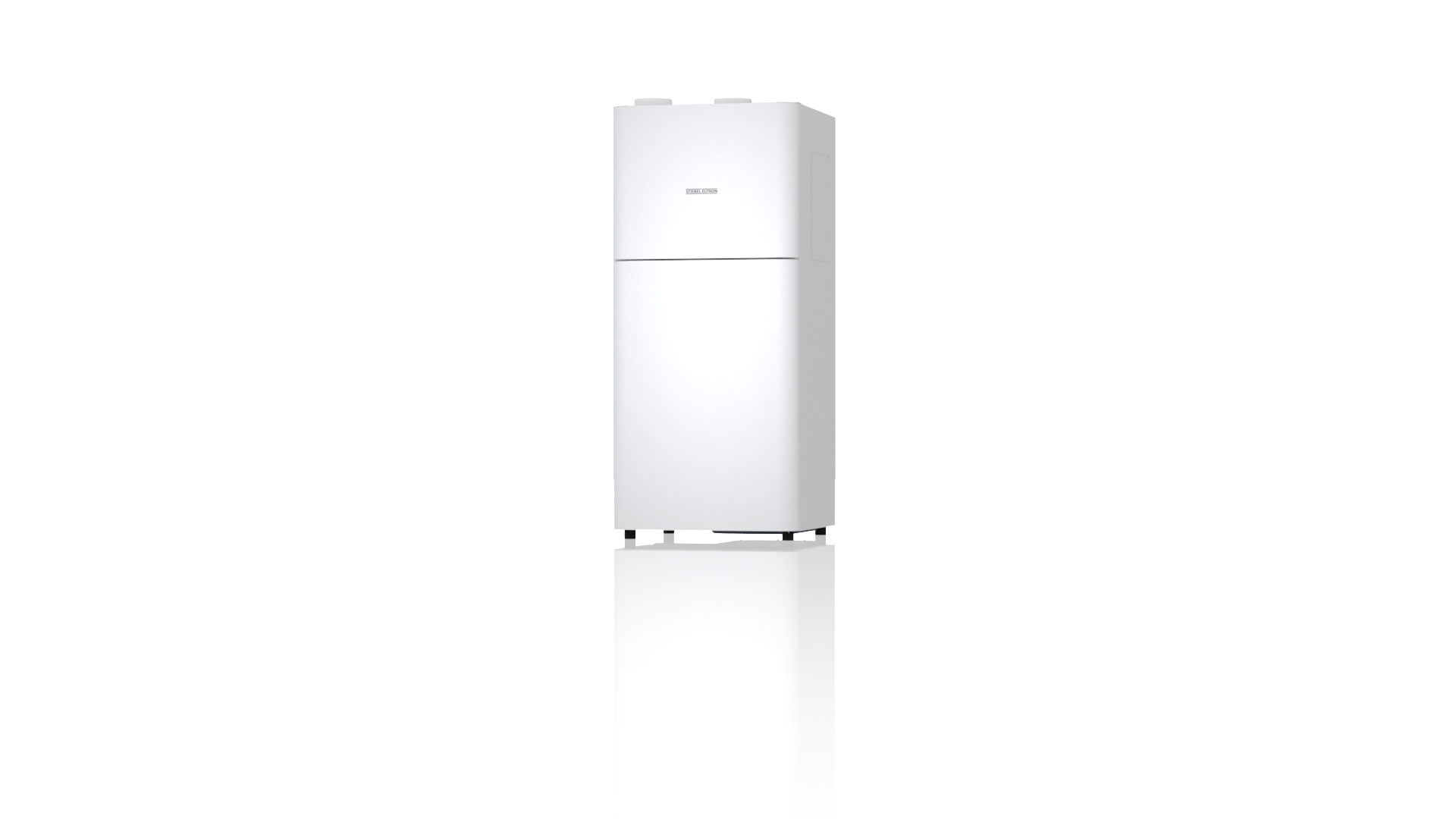

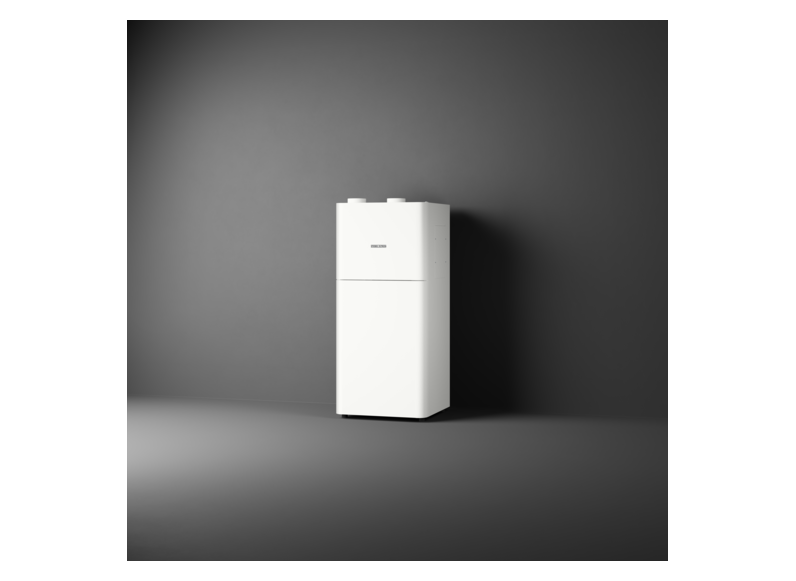

LWZ HKL Premium

Bestellnummer: 206284

Kompaktes Integralgerät zum Heizen, Kühlen, Lüften und Luft reinigen

Jetzt System planen

Produktdetails

Vorteile
Anwendung
Komfortmerkmale
Effizienz
Installation
Service

SG Ready-Label

Keymark Zertifiziert

EHPA Gütesiegel

Reddot Award Winner 2025

Kompaktes Integralgerät zum Heizen, Kühlen, Lüften und Luft reinigen
Individuelle Anpassung an den Warmwasserbedarf durch externen Trinkwarmwasser-Speicher
Nachhaltig und zukunftssicher durch das natürliche Kältemittel R290
Minimale Stellfläche dank sehr kompakter Bauweise
Angenehme Temperaturen im Sommer durch Kühlung über die Wärmepumpe und das Bypass-Modul in der Lüftung
Hohe Innenraumluftqualität durch zentrale Lüftung mit Wärmerückgewinnung und effektive Luftfilterung
Effiziente Vorwärmung der Außenluft durch Heatpipe-System im Kältekreis
Umfangreiches Zubehör für platzsparende Aufstellung und schnelle Montage
Wegen der sehr niedrigen Schallemissionen nach außen auch für enge Bebauungen und hohen Anforderungen an den Schallschutz geeignet
Monitoring und Fernwartung dank der Ethernet-Verbindung über das Internet

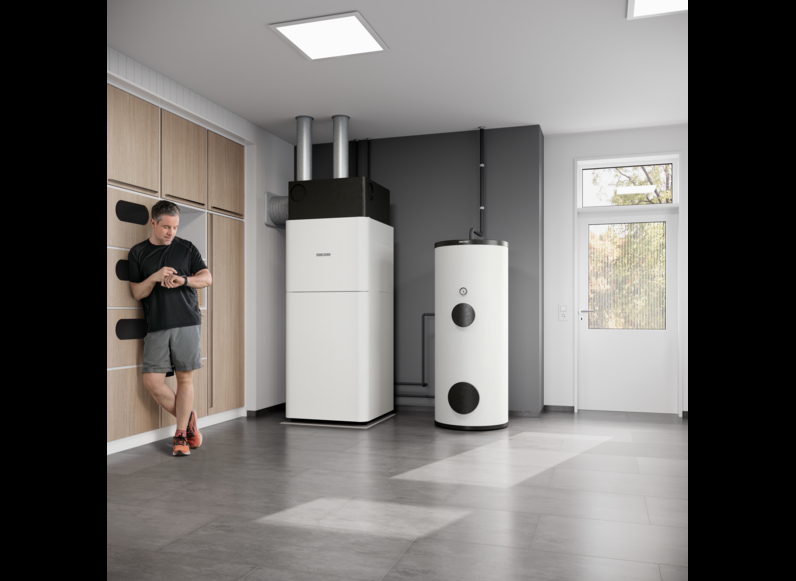

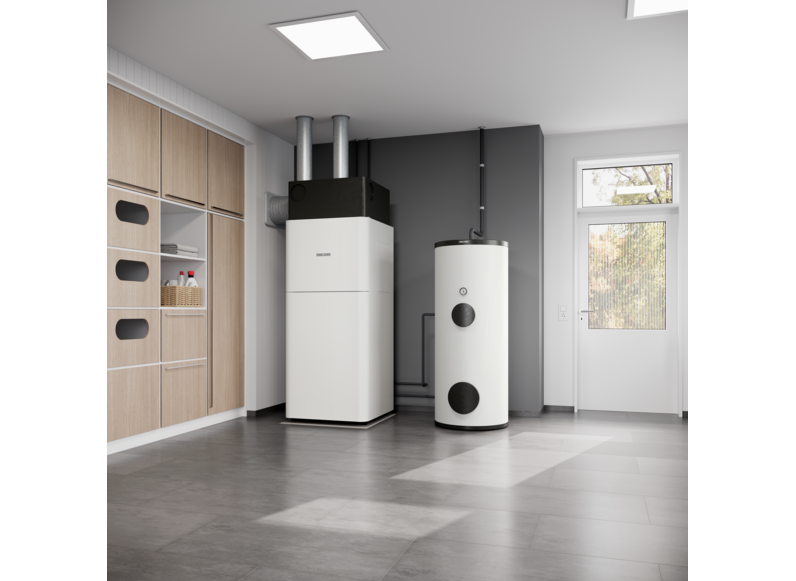

Das hochwertige Integralsystem mit reversierbarer Luft-Wasser-Wärmepumpe eignet sich zum Heizen, Kühlen, zur zentralen Be- und Entlüftung sowie zur Luftreinigung in Neubauten und Einfamilienhäusern.
Das System nutzt das natürliche Kältemittel R290 für optimale Umweltverträglichkeit.
Die Kombination mit einem externen Trinkwarmwasser-Speicher erlaubt die Abstimmung auf den individuellen Warmwasserbedarf.
Das System wird im Innenraum aufgestellt.
Dank der kompakten Bauweise werden im Vergleich zu Einzelgeräten mehre Quadratmeter Aufstell-/Installationsfläche (im Aufstellraum) eingespart.

Das monolithische Design erfüllt höchste Ansprüche.
Das Integralgerät zeichnet sich durch die sehr niedrigen Betriebsgeräusche aus, die u.a. durch die Designverkleidung mit besonders guter Schalldämmung möglich werden.
Hohe Luftqualität durch die effiziente Filterung der Außenluft, den Sommerbypass und die Vorwärmung der Zuluft bei niedrigen Außentemperaturen sowie durch die leistungsfähige Wärmerückgewinnung.
Leichtverständliche, selbsterklärende Bedienung über das integrierte Touch-Display oder via App.
Das Energiemanagement-System informiert über den Energieverbrauch des Systems und die dadurch entstandenen Kosten.
Schneller und sicherer Anlagenstart durch den Inbetriebnahmeassistenten.
Der Kältekreis der Luft-Wasser-Wärmepumpe ist mit allen notwendigen Sicherheitseinrichtungen wie dem patentierten STIEBEL ELTRON Zyklon-Kältemittelabscheider ausgestattet.
Hohe Vorlauftemperaturen von 75°C ermöglichen die ganzjährige Warmwasserbereitung im ausschließlichen Wärmepumpenbetrieb.

Energiesparende, optimierte Abtauprozesse durch die intelligente Überwachung der Kältekreis-Daten.
Verbesserte Wärmeübertragung dank des hydrophil beschichteten Verdampfers.
Die Abluftenergie der Wohnungslüftung wird für die Abtauung und für die Effizienzsteigerung im Wärmepumpen-Betrieb genutzt.
Hocheffizienter Kreuzgegenstrom-Wärmeübertrager aus Kunststoff mit sparsamen Konstant-Volumenstrom-Ventilatoren.
Die Außenluft für die Wohnungslüftung wird über einen Unterkühler des Kältekreises vorgewärmt.
Die Summe aller Maßnahmen führt ganzjährig zu einer hocheffizienten Betriebsweise bei geringeren Energiekosten.
Die Integration eines PV-Systems inklusive herstellerunabhängiger Optimierung der Photovoltaikanlage und Optimierung nach dynamischen Stromtarifen für niedrige Verbrauchskosten sind optional möglich.

Das ergonomische Tragekonzept und die optimierten Abmessungen erlauben den einfachen Transport des Moduls bis in den Aufstellraum.

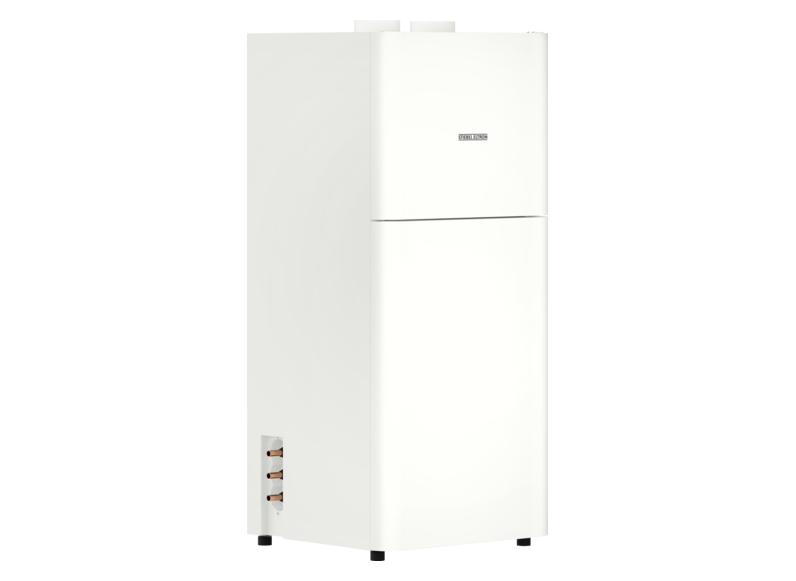

Die Anschlüsse für Lüftung befinden auf der Oberseite, für die Heizung auf der linken Seite unten.

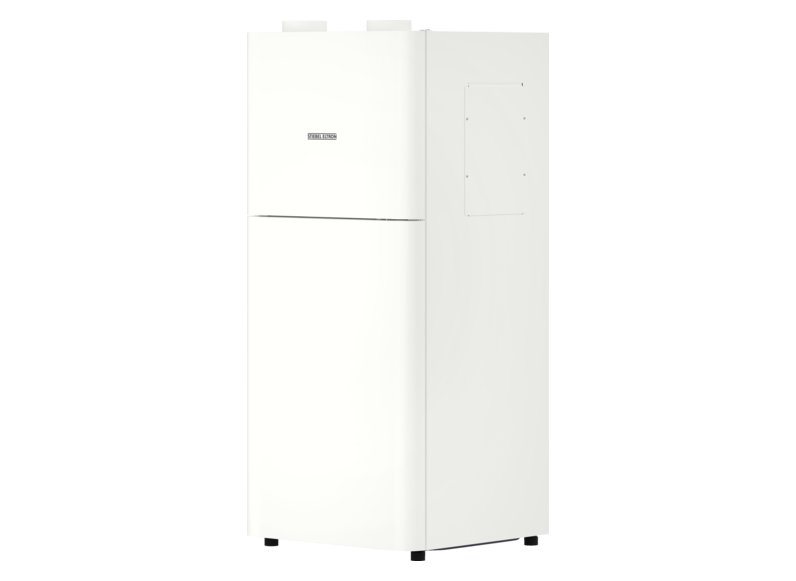

Der elektrische Anschluss wird durch das seitlich gut zugängliche Anschlussfeld mit Federklemmtechnik erleichtert.
Der integrierte Inbetriebnahme-Assistent unterstützt beim ersten Start des Integralsystems die einfache und sichere Inbetriebnahme aller Funktionen.
Durch das zertifizierte Sicherheitskonzept sind trotz R290 keine zusätzlichen Anforderungen an den Aufstellraum zu berücksichtigen.
Wird das Integralgerät in einer linken Raumecke aufgestellt, kann die Fortluft-Führung mit einem Luftumlenkmodul (optionales Zubehör) zur linken Seite umgeleitet werden.

Die Integralgeräte lassen sich problemlos via Ethernet mit dem Internet verbinden. Für die Fernwartung und das Monitoring wird die Servicewelt von STIEBEL ELTRON genutzt. Auch das Update des Reglers erfolgt über die Online-Verbindung.

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

LWZ 07.1 Premium HKL 230

Werte
Wärmebereitstellungsgrad bis	90 %
Max. Vorlauftemperatur	75 °C
Wohnfläche Kühlen min. aktiv (ohne Pufferspeicher)	60 m²
Zuluft/Abluft-Volumenstrom	80-300/80-300 m³/h
Außenluft/Fortluft-Volumenstrom	930 m³/h
Volumenstrom Kühlen min. (ohne Pufferspeicher)	0,90 m³/h
Verfügbare externe Pressung Lüftung bei 230 m3/h	100 Pa
Verfügbare externe Pressung Außen-/Fortluft	50 Pa
Sicherheitsventil Warmwasser	1 MPa

Dokumente

Planungsunterlagen

Installationsanleitung

Bedienungsanleitung

Inbetriebnahmehandbuch (Checkliste)

2D-Daten

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Bedienungsanleitungen

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Zur Toolbox

Zubehör

Bestellnummer	Typ	Beschreibung	Detailseite
205786	AWG 315 SR.2	Wärmegedämmte Außenwand-Durchführung	Details
234723	FET	Digitale Fernbedienung	Details
207477	LSWP 315- 1,5 D	Wärmegedämmter Luftschlauch mit Schnelladapter EPS	Details
205216	ZAWG 315-2 Premium	Montageset für AWG-B 315	Details

Zum Zubehördatenblatt

Serviceleistungen

Bestellnummer	Typ	Beschreibung	Detailseite
359492	Garantiecheck Lüftungs-Integralgerät	Garantiecheck Lüftungs-Integralgerät
240587	Heizlastberechnung Einfamilienhaus	Norm-Heizlastberechnung nach DIN/TS 12831
240592	Planung Lüftungstechnik 3D	Planungsleistung Lüftungstechnik
359508	Wartungsvertrag LF-Integral zweijährl.	Wartung Lüftungs-Integralgerät	Details

Zum Servicedatenblatt

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
