Luft-Wasser-Wärmepumpen

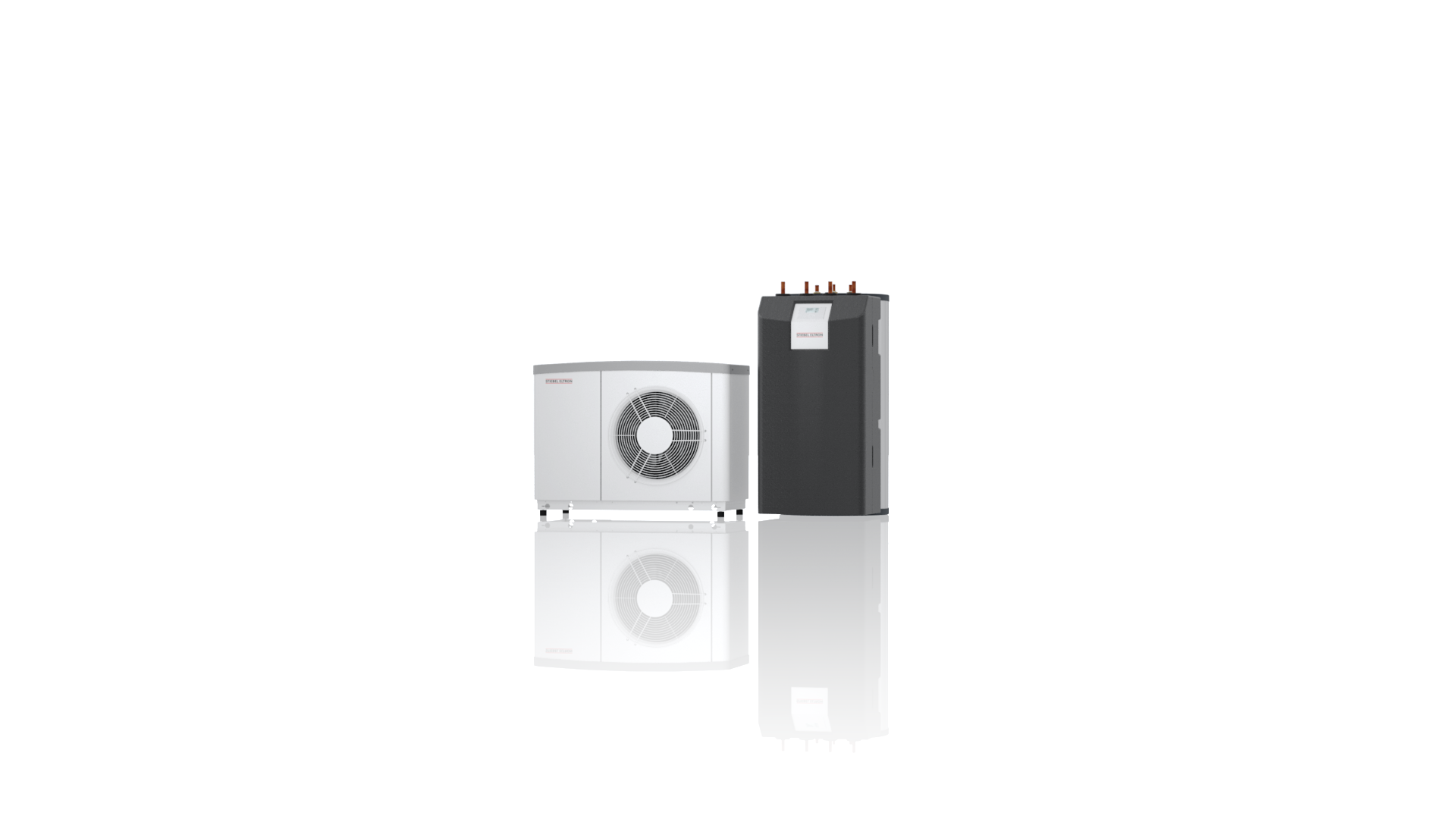

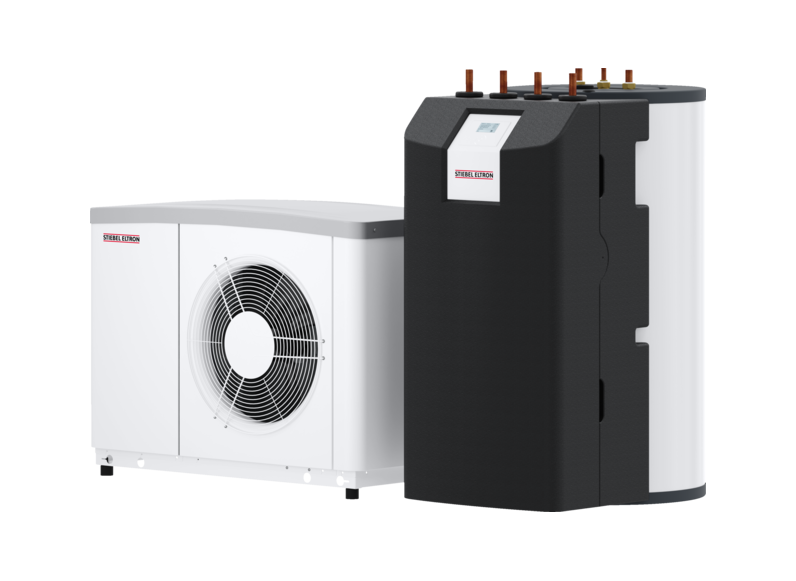

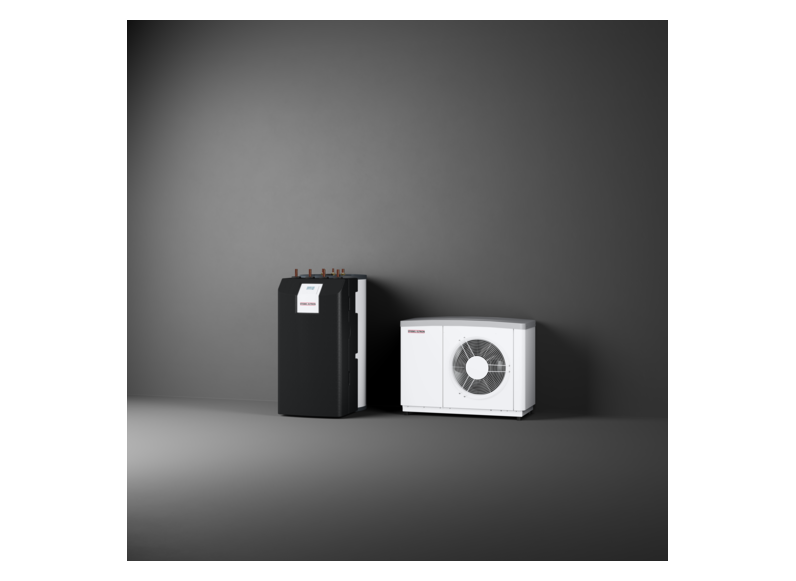

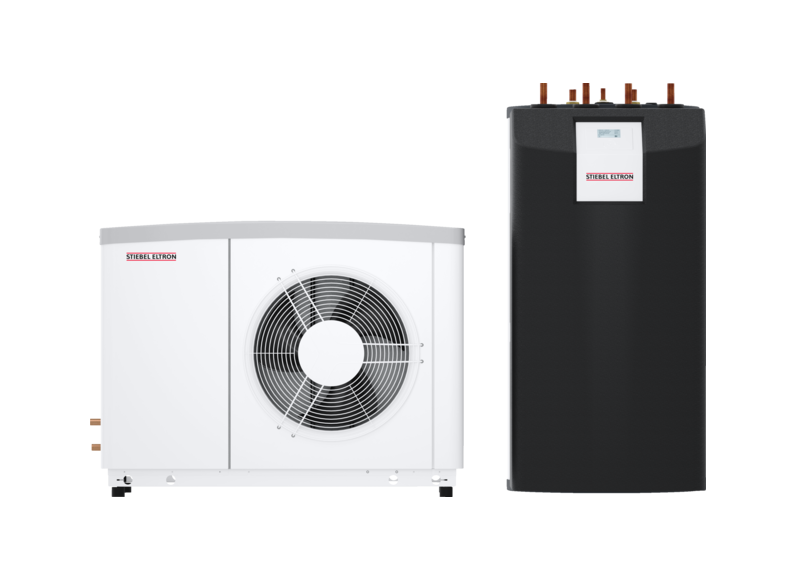

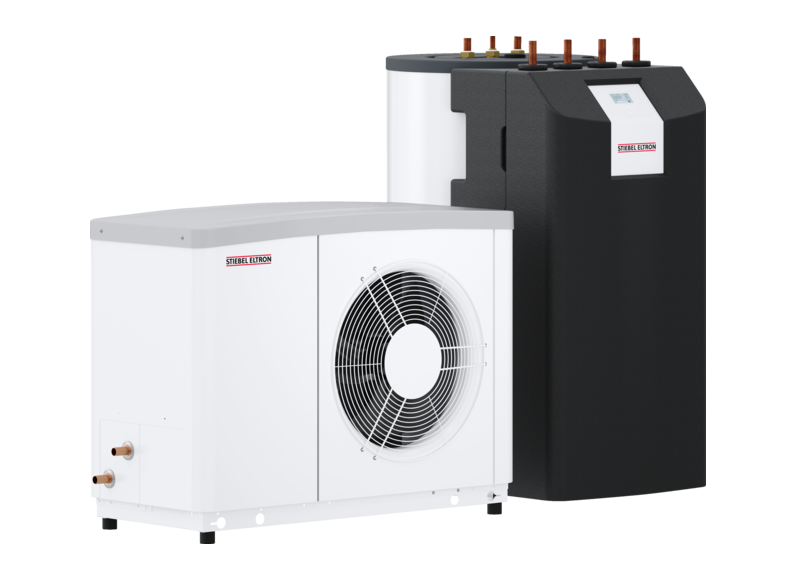

WPL ACS classic compact Set 1.1

Bestellnummer: 204260

Das Luft-Wasser-Wärmepumpen-Set ist für den Neubau ideal geeignet

Ausführung wählen (4)

Wärmeleistung bei A-7/W35 (EN 14511)

Jetzt System planen

Set-Bestandteile

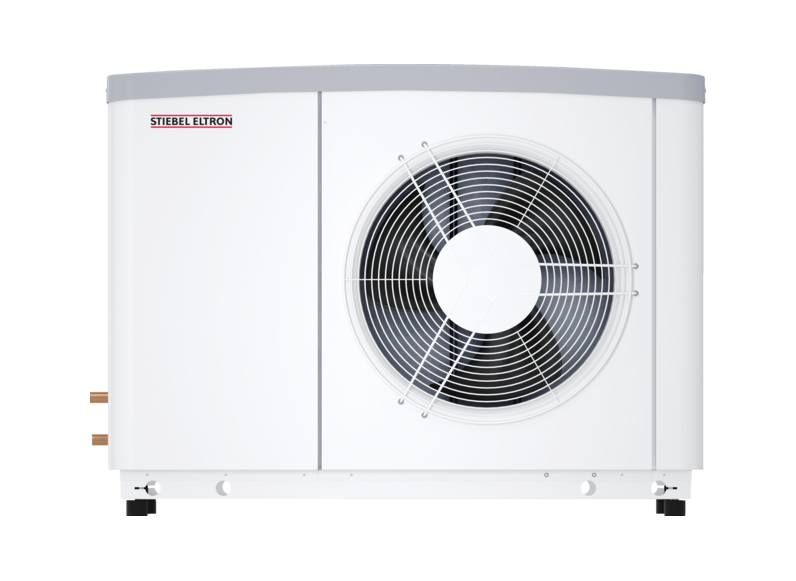

WPL 17 ACS classic

HSBB 180 Plus

Integralspeicher

Produktdetails

0:0

Vorteile
Anwendung

Das Luft-Wasser-Wärmepumpen-Set ist für den Neubau ideal geeignet
Kostenoptimierte Lösung mit allen notwendigen Systemkomponenten inkl. Warmwasserspeicher
Geringer Platzbedarf, da nur ein Innen- und Außengerät notwendig ist
Die Monoblock-Wärmepumpe wird im Außenbereich aufgestellt und sorgt mit ihrem drehzahlgeregeltem Verdichter für eine optimal angepasste Heizleistung
Kompakter Trinkwarmwasserspeicher mit integrierten hydraulischen Komponenten inklusive Wärmepumpen-Manager für Wärmepumpen- und Heizkreisanschluss in einem Gehäuse

Die leistungsgeregelte Monoblock-Wärmepumpe lässt sich dank des hochintegrierten Innenmoduls platzsparend und schnell installieren.
Die Wärmepumpe ist für den Einsatz im Neubau und für die Kombination mit einer Fußbodenheizung optimiert.
Im Innenmodul zusätzlich enthaltene Komponenten: Trinkwarmwasser-Speicher, Umwälzpumpe, 3/2-Wege-Umschaltventil, Sicherheitsventil, elektrische Not-/Zusatzheizung sowie der Wärmepumpen-Manager, über den die Anlage geregelt wird.

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

Energetische Daten
Energieeffizienzklasse Wärmepumpe W35 (A+++ → D)	A+++
Energieeffizienzklasse Wärmepumpe W55 (A+++ → D)	A++
SCOP 35 °C (EN 14825)	4,61
SCOP 55 °C (EN 14825)	3,29

Wärmeleistungen
Wärmeleistung bei A7/W35 (min./max.)	2,60/8,50 kW
Wärmeleistung bei A2/W35 (min./max.)	2,00/8,50 kW
Wärmeleistung bei A-7/W35 (min./max.)	3,00/7,80 kW
Wärmeleistung bei A15/W35 (EN 14511)	5,90 kW

Dokumente

Planungsunterlagen

Installationsanleitung

Bedienungs- und Installationsanleitung

Inbetriebnahmehandbuch (Checkliste)

Aufstellzeichnungen

2D-Daten

Zertifikat

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Bedienungsanleitungen

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Zur Toolbox

Zubehör

Bestellnummer	Typ	Beschreibung	Detailseite
239106	CH 1	Abdeckhaube für hydraulische Anschlüsse
238686	WK 1.1	Wandkonsole	Details
236693	SK 2	Standkonsole	Details
229336	ISG web

Zum Zubehördatenblatt

Serviceleistungen

Bestellnummer	Typ	Beschreibung	Detailseite
330567	Garantiecheck WP (Standard)	Garantiecheck
359497	Wartungsvertrag Wärmepumpe zweijährlich	Wartung Wärmepumpe	Details
240587	Heizlastberechnung Einfamilienhaus	Norm-Heizlastberechnung nach DIN/TS 12831

Zum Servicedatenblatt

Installationsvideos

Installationsvideo - WPL ACS classic

Installationsvideo - HSBB 180 Plus

Installationshinweis

Die Installation nicht-steckerfertiger Geräte ist vom jeweiligen Netzbetreiber oder von einem eingetragenen Fachbetrieb vorzunehmen, der Ihnen auch bei der Einholung der Zustimmung des jeweiligen Netzbetreibers für die Installation des Gerätes behilflich ist.
