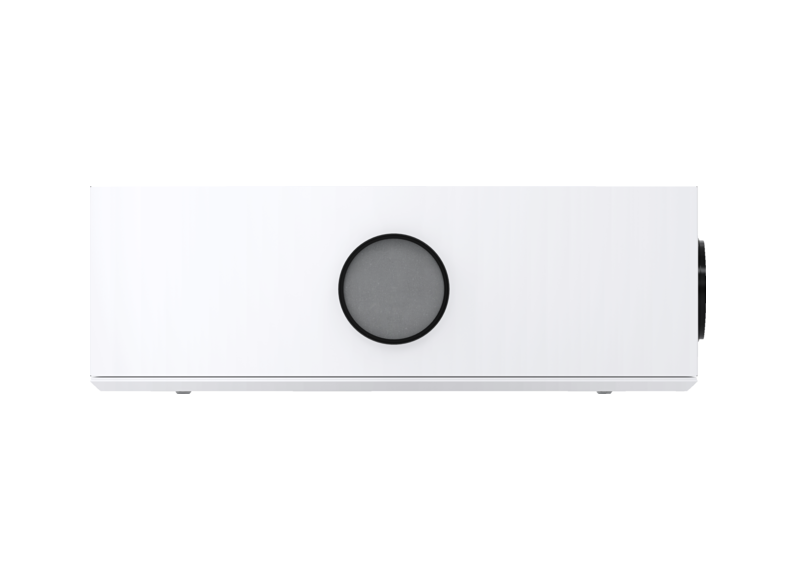

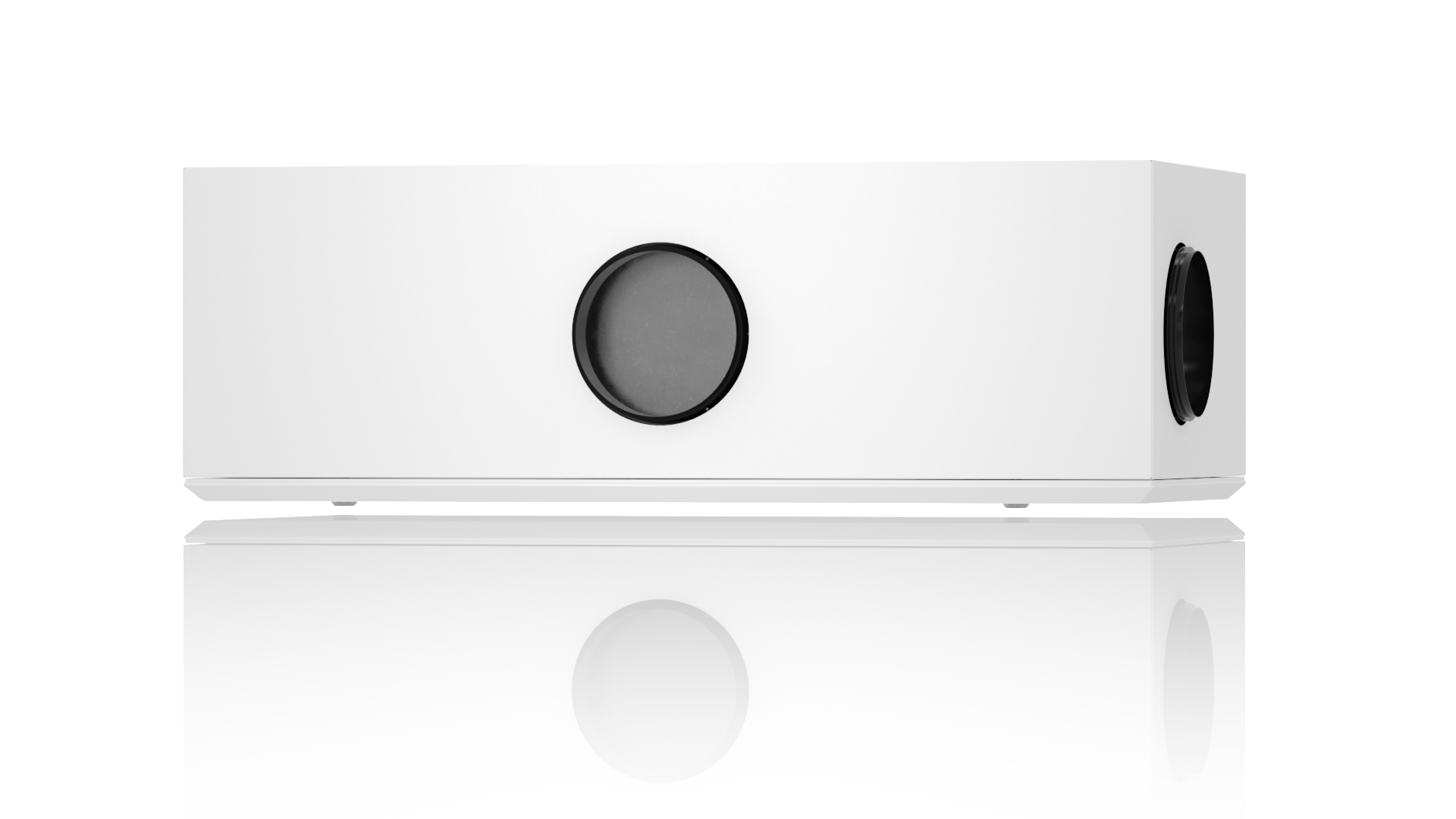

VRL-C 300 D Premium

Bestellnummer: 204142

Hohe Wärmerückgewinnung durch den Kreuzgegenstrom-Wärmeübertrager aus Aluminium

Jetzt System planen

Produktdetails

Vorteile
Anwendung
Komfortmerkmale
Effizienz
Installation

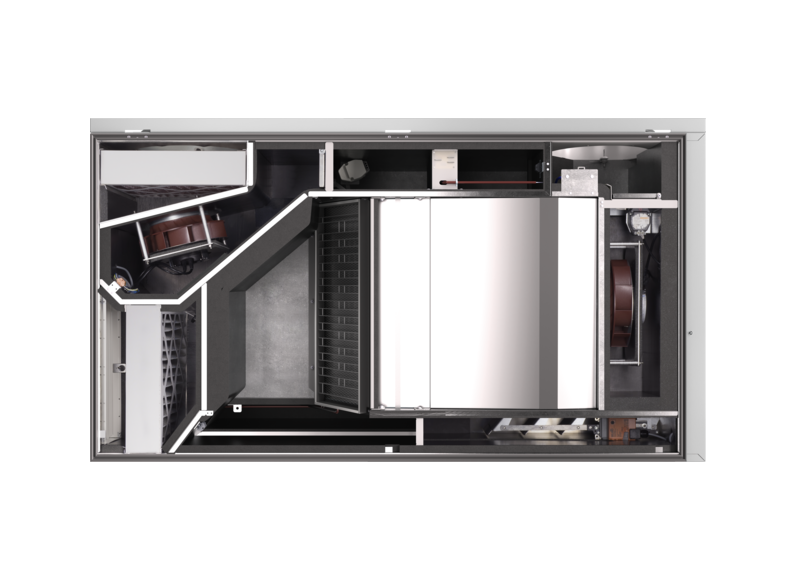

Hohe Wärmerückgewinnung durch den Kreuzgegenstrom-Wärmeübertrager aus Aluminium
Einfache Deckenmontage dank des passenden Schienensystems
Einfache Wartung, da sich der Gehäusedeckel schwenken lässt
Flexible Installation, bei der zwischen Deckeneinbau und Deckenanbau gewählt werden kann
Dezentrales Lüftungsgerät mit Wärmerückgewinnung für Schulen, Kindergärten, Seminar-, Therapie- und Vereinsräume, Büros, Gemeindesäle
Integriertes Vorheizregister
Anschlussstutzen zur Luftführung
Sehr schnelle und einfache Installation, auch bei der Sanierung

Typische Anwendungen sind die kontrollierte Be- und Entlüftung von größeren Räumen wie Klassen-, Besprechungs- und Verkaufsräumen, Kindertagesstätten, Gaststätten und sonstige Veranstaltungsräume.
Die automatische Raumbelüftung verbessert dank der integrierten Filter und der Wärmerückgewinnung die Raumluft-Qualität und senkt den Anteil an CO2, Aerosolen, Sporen und Schmutz. Gleichzeitig verringert sich durch den permanenten Luftaustausch die Belastung der Raumluft mit Gerüchen, Bakterien und Viren.
Die schalloptimierten leisen Geräte sind für den dezentralen Einsatz direkt in der Nutzungseinheit ausgelegt.
Für die Außen- und Fortluft-Führung werden Luftleitungen benötigt. Die Abluftführung und die Zuluftverteilung können punktuell im Raum oder im Gebäude verteilt werden.

Betriebsarten, Programme und Parameter können mit der Bedieneinheit einfach und intuitiv eingestellt werden. Die Geräte sind wartungsfreundlich und für einen schnellen und einfachen Service konzipiert.
Ein zusätzlicher Sensor (Zubehör) misst die CO2-Konzentration der Raumluft und regelt vollautomatisch die Luftleistung des Gerätes, bis der eingestellte CO2-Wert wieder unterschritten wird.
Über einen Bewegungssensor (Zubehör) kann das Gerät in eine Grundlüftung bzw. in eine höhere Luftstufe geschaltet werden.
Der temperaturgesteuerte Bypass ermöglicht eine automatische Umgehung der Wärmerückgewinnung.
Die Geräte sind alle mit einem elektrischen Vorheizregister ausgestattet und können auch bei tiefen Außentemperaturen mit ausgeglichenen Zu- und Abluft-Volumenströmen eingesetzt werden.
Um im Stillstand eine unkontrollierte Luftströmung zu verhindern, sind die Anlagen sind mit motorischen Außen- und Fortluft-Klappen ausgerüstet.
Im Brandfall oder bei Spannungsverlust verschließen die federbelasteten Außen- und Fortluft-Klappen die Luftwege und helfen dadurch eine Brand- und Rauchgas-Ausbreitung im Gebäude zu minimieren.
In größeren Objekten können bis zu 20 Geräte miteinander verbunden und über nur eine Bedieneinheit geregelt werden. Die Geräte werden mittels BACnet, Modbus und LON-Schnittstellen (Zubehör) an eine übergeordnete Gebäudeleittechnik angebunden.
Mit der integrierten Elektronik können weitere Funktionen einfach eingebunden werden, beispielsweise Rauchmelder, Stoßlüftung, Minimallüftung, extern AUS und die Ansteuerung eines hydraulischen Nachheizregisters.
Das integrierte Nachheizregister kann die Zulufttemperatur auf Komfortniveau anheben.
Die permanente Überwachung der Temperatur- und Feuchtewerte durch die intelligente Vorheizsteuerung minimiert den Einsatz elektrischer Energie und reduziert die benötigte Anschlussleistung.

Energiesparende EC-Ventilatoren machen in Verbindung mit der Regelung und weiteren Sensoren eine effiziente Betriebsweise möglich.

Das Gerät ist für die Deckenmontage ausgelegt und kann in eine abgehangene Decke integriert werden. Die Montage kann an unterschiedlichen Stellen an der Raumdecke erfolgen.
Der Rohrstutzen für die Zuluftleitung befindet sich auf der Vorderseite des Gerätes. Die Abluftführung erfolgt über den auf der rechten Schmalseite befindlichen Abluftstutzen

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

VRL-C 300 D Premium

Werte
Wärmebereitstellungsgrad bis	92 %
Wärmebereitstellungsgrad Nennvolumenstrom DIBt	80 %
Wärmerückgewinnungsklasse nach DIN EN 13053	H1
Max. Umgebungstemperatur	40 °C
Luftvolumenstrom	100-300 m³/h
Luftvolumenstrom nenn	210 m³/h
Max. Wirkungsgrad Kreuz-Gegenstrom-Wärmeübertrager	92 %
Luftvolumenstrom max.	300 m³/h
Umgebungsbedingungen max. Aufstellraum (Temperatur)	40 °C

Dokumente

Planungsunterlagen

Installationsanleitung

Bedienungsanleitung

Inbetriebnahmehandbuch (Checkliste)

Aufstellzeichnungen

Zertifikat

ErP-Produktdatenblatt

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Bedienungsanleitungen

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Zur Toolbox

Zubehör

Bestellnummer	Typ	Beschreibung
237627	LTM dezent 300 BA VA 320 B	Außenhaube
237628	LTM dezent 300 BA VA 320 W	Außenhaube
237671	LTM dezent 300 Z-PSS	Montagesystem für dezentrales Lüftungsgerät
204144	ZVRL-C CU	Steuerung für dezentrales Lüftungsgerät

Zum Zubehördatenblatt

Serviceleistungen

Bestellnummer	Typ	Beschreibung
340827	IBN dez. LF-Geräte (NWG)	Inbetriebnahme dezentrale Lüftungsgeräte für Nichtwohngebäude
335992	PL dezentr. LF-Geräte NWG 300	Planungsdienstleistung LTM dezent
