Trinkwasser und Heizung

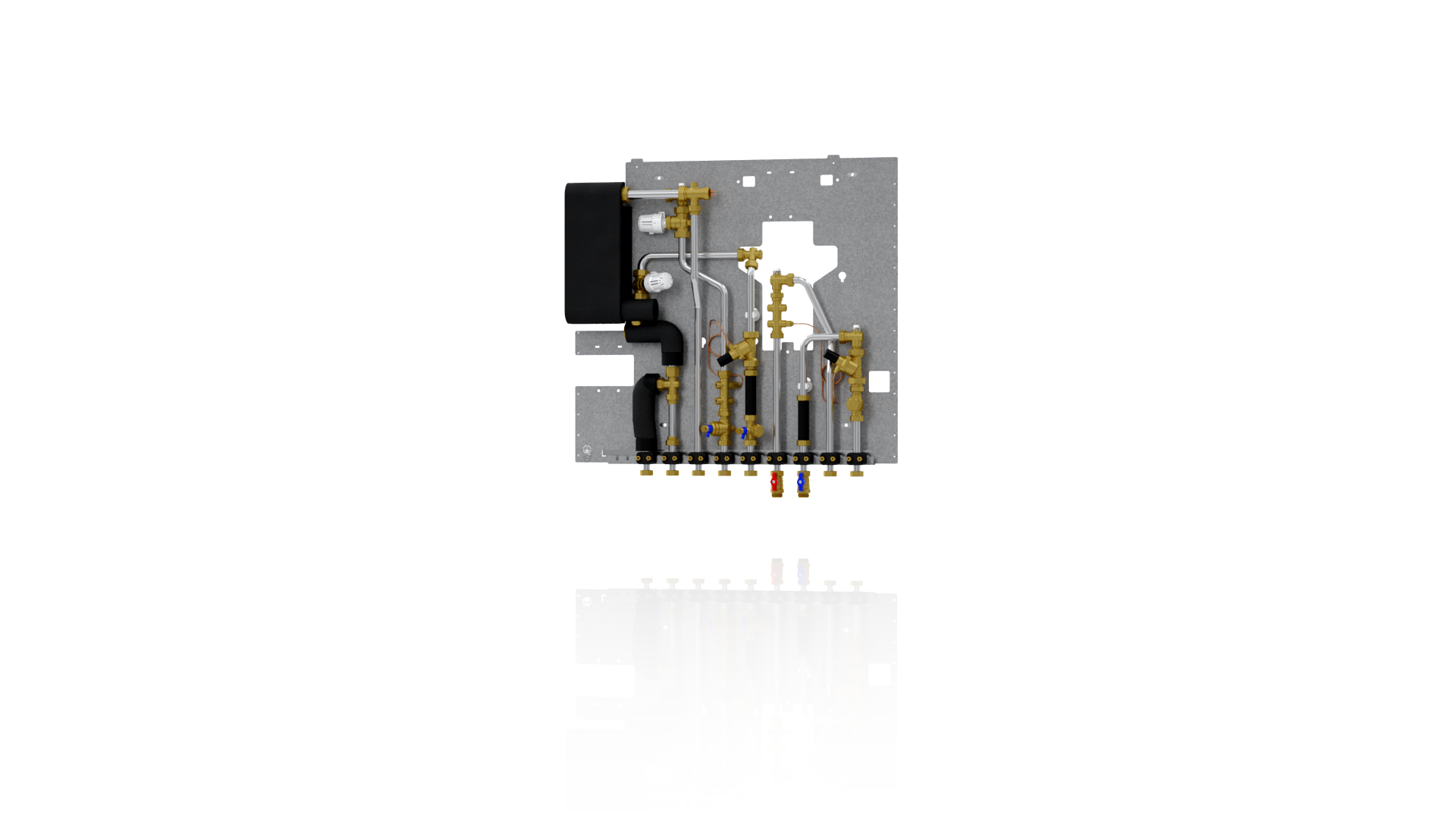

WS-4L Plus

Bestellnummer: 202513

Wohnungsstation zur Trinkwarmwasser-Bereitung mit Plattenwärmeübertrager

Ausführung wählen (4)

Material Plattenwärmeübertrager

Zapfmenge bei primär 55/25 °C, sekundär 10/48 °C

Produktdetails

Wohnungsstation zur Trinkwarmwasser-Bereitung mit Plattenwärmeübertrager
Hohe Hygiene- und Betriebssicherheit durch Trinkwarmwasserbereitung im Durchflussprinzip
Geringer Druckverlust ermöglicht Kosteneinsparungen im Rohrnetz
Niedrige Wartungskosten durch Entfall der Überprüfungspflicht gemäß Trinkwasserverordnung
Niedrige Instandhaltungskosten durch hochwertige Materialien und wenige bewegliche Teile
Einfache, wohnungsgenaue Verbrauchserfassung und -abrechnung durch integrierte Kaltwasser- und Wärmemengenzähler
Große Wärmeübertrager ermöglichen hohe Trinkwarmwasserleistung für gehobene Komfortansprüche
Kosteneinsparung durch Effizienzsteigerung von Wärmepumpen durch Absenkung der Systemtemperaturen
Geringe Einbautiefe ermöglicht platzsparende Einbringung

Die Wohnungsstation nutzt zur Bereitung von Trinkwarmwasser im Durchflussprinzip einen Platten-Wärmeübertrager und einen ungemischten Heizkreis für 4-Leiter-Systeme.

Die Station besteht aus einem kupferverlöteten oder einem beschichtetem Platten-Wärmeübertrager aus Edelstahl. Zum Lieferumfang gehört ein Mengenbegrenzer, mit dem sich der Wärmeübertrager einfach und sicher auf den gewünschten Bedarf an Trinkwarmwasser anpassen lässt.
Der schnell reagierende thermostatische Regler sorgt zuverlässig für eine konstante Trinkwassertemperatur.
Zusätzlich ist ein ungemischter Heizkreis für einen Niedertemperaturkreis mit einem Ventilkörper enthalten. Alle Komponenten sind mit einer Edelstahlverrohrung mit Messing-Verbindungsstücken verbunden.
Weitere Ausstattungsdetails: zwei Differenzdruckregler, Passstücke für zwei Wärmemengen-Zähler und einen Kaltwasserzähler, zwei Fühleraufnahmen, Schmutzfänger, Entlüftung und eine Entleerungsmöglichkeit.

Die Wohnungsstation verbindet die Vorteile einer dezentralen Bereitung von Trinkwarmwasser mit der Effizienz einer zentralen Heizungsanlage.
Die spezielle Bauweise des thermostatischen Reglers vermeidet hohe Druckverluste innerhalb der Station.

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Gewichte
Gewicht	21,1 kg

Anschlüsse
Anschluss	3/4" AG fd
Ausrichtung Anschlüsse	unten

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Nicht alles gefunden? Weitere Dokumente finden Sie in der Toolbox.

Bestellnummer	Typ	Beschreibung	Detailseite
202557	GAK-B 1	Aufputzehäuse	Details
202558	GAL-B 1	Aufputzgehäuse	Details
202562	GUK-B	Unterputzgehäuse	Details
202565	MS-7	Montageschiene	Details

Bestellnummer	Typ	Beschreibung
313329	Inbetriebnahme je Wohnungsstation	Inbetriebnahme Wohnungsstation/Netzpumpenmodul
313331	Einzelwartung Wohnungsstation	Einzelwartung Wohnungsstation/Netzpumpenmodul
303544	Planung Trinkwassererwärmung bis 20 WE	Anlagenplanung und Dimensionierung eines Systems zur Trinkwassererwärmung.
303545	Planung Trinkwassererwärmung > 20 WE	Anlagenplanung und Dimensionierung eines Systems zur Trinkwassererwärmung.
