Dezentrale Lüftungsanlagen

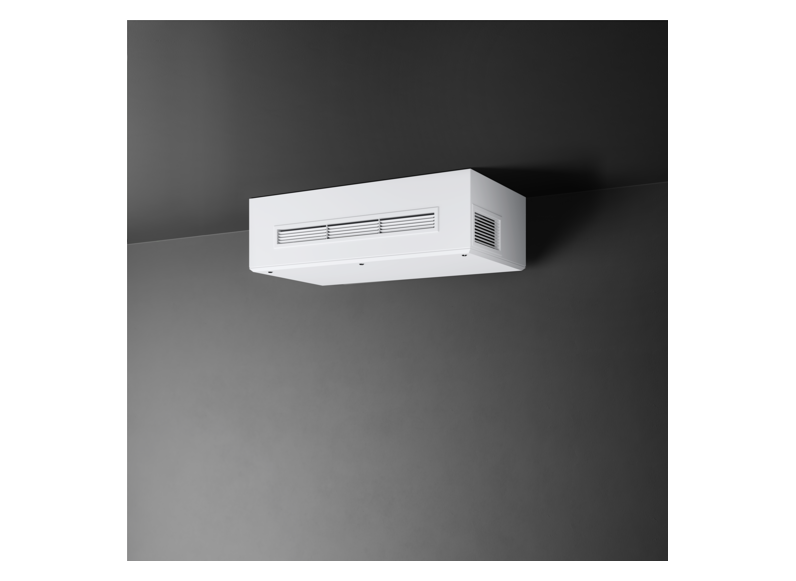

VRL-C 870 G Premium

Bestellnummer: 204132

Hohe Wärmerückgewinnung durch den Kreuzgegenstrom-Wärmeübertrager aus Aluminium

Kontakt aufnehmen Fachhandwerker finden

Zur Fachkunden-Ansicht

Produktdetails

Dezentrales Lüftungsgerät Zu-/Abluft VRL-C 870 G Premium

Vorteile
Anwendung
Komfortmerkmale
Effizienz
Installation

Hohe Wärmerückgewinnung durch den Kreuzgegenstrom-Wärmeübertrager aus Aluminium
Um die Luftführung zu optimieren, lassen sich Zu- und Abluftgitter einstellen
Einfache Deckenmontage dank des passenden Schienensystems
Einfache Wartung, da sich der Gehäusedeckel schwenken lässt
Flexible Installation, bei der zwischen Deckeneinbau und Deckenanbau gewählt werden kann

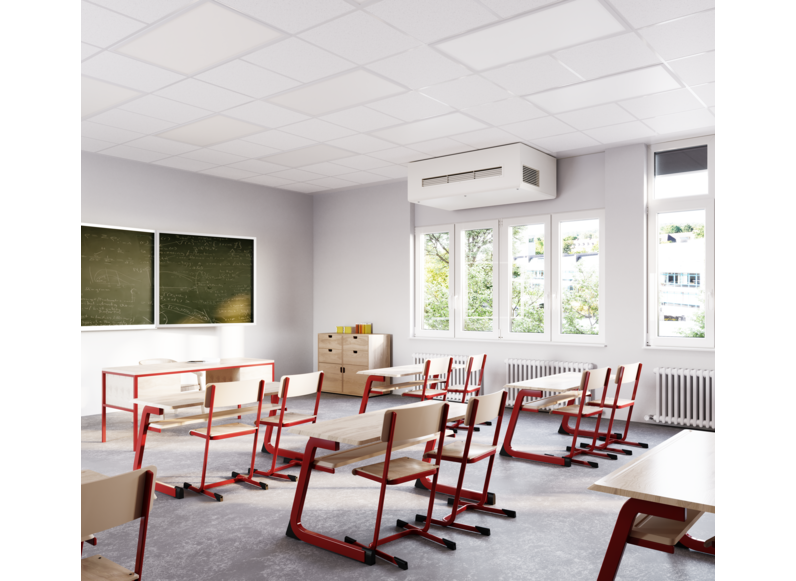

Dezentrales Lüftungsgerät mit Wärmerückgewinnung für Schulen, Kindergärten, Seminar-, Therapie- und Vereinsräume, Büros, Gemeindesäle
Integriertes Vorheizregister
Sehr schnelle und einfache Installation, auch bei der Sanierung

Typische Anwendungen sind die kontrollierte Be- und Entlüftung von größeren Räumen wie Klassen-, Besprechungs- und Verkaufsräume, Kindertagesstätten, Gaststätten und sonstige Veranstaltungsräume.
Die automatische Raumbelüftung verbessert dank der integrierten Filter und der Wärmerückgewinnung die Raumluftqualität und senkt den Anteil an CO2, Aerosolen, Sporen und Schmutz. Gleichzeitig verringert sich durch den permanenten Luftaustausch die Belastung der Raumluft mit Gerüchen, Bakterien und Viren.
Die schalloptimierten leisen Geräte sind für den dezentralen Einsatz direkt in der Nutzungseinheit ausgelegt. Für die Außen- und Fortluftführung werden Luftleitungen benötigt. Die Abluft- und die Zuluftverteilung erfolgt direkt über die Gitterauslässe am Gerät.

Betriebsarten, Programme und Parameter können mit der Bedieneinheit einfach und intuitiv eingestellt werden. Die Geräte sind wartungsfreundlich und für einen schnellen und einfachen Service konzipiert.
Ein zusätzlicher Sensor (Zubehör) misst die CO2-Konzentration der Raumluft und regelt vollautomatisch die Luftleistung des Gerätes, bis der eingestellte CO2-Wert wieder unterschritten wird.
Über einen Bewegungssensor (Zubehör) kann das Gerät in eine Grundlüftung bzw. in eine höhere Luftstufe geschaltet werden.
Der temperaturgesteuerte Bypass ermöglicht eine automatische Umgehung der Wärmerückgewinnung.
Die Geräte sind alle mit einem elektrischen Vorheizregister ausgestattet und können auch bei tiefen Außentemperaturen mit ausgeglichenen Zu- und Abluftvolumenströmen eingesetzt werden.
Die Anlagen sind mit motorischen Außen- und Fortluftklappen ausgerüstet, um im Stillstand eine unkontrollierte Luftströmung zu verhindern.
Im Brandfall oder bei Spannungsverlust verschließen die federbelasteten Außen- und Fortluftklappen die Luftwege und tragen dazu bei, die Brand- und Rauchgas-Ausbreitung im Gebäude zu minimieren.
In größeren Objekten können bis zu 20 Geräte miteinander verbunden und über nur eine Bedieneinheit geregelt werden. Die Geräte werden mittels BacNet, Modbus und LON-Schnittstellen (Zubehör) an eine übergeordnete Gebäude-Leittechnik angebunden.
Dank der integrierten Elektronik lassen sich weitere Funktionen einfach einbinden: Rauchmelder, Stoßlüftung, Minimallüftung, extern AUS und die Ansteuerung eines hydraulischen Nachheizregisters.
Durch das integrierte Nachheizregister kann die Temperatur der einströmenden Zuluft auf ein Komfortniveau angehoben werden.
Die intelligente Vorheiz-Steuerung überwacht permanent die Temperatur- und Feuchtewerte im Gerät, so dass der Einsatz elektrischer Energie minimiert werden kann und sich die benötigte Anschlussleistung reduziert.

Die Kombination aus energiesparenden EC-Ventilatoren, intelligenter Regelung und weiteren Sensoren führt zu einer effizienten Betriebsweise .

Das Gerät ist für die Deckenmontage ausgelegt und kann in eine abgehangene Decke integriert werden.
Die Montage des Gerätes kann an unterschiedlichen Stellen an der Raumdecke erfolgen.

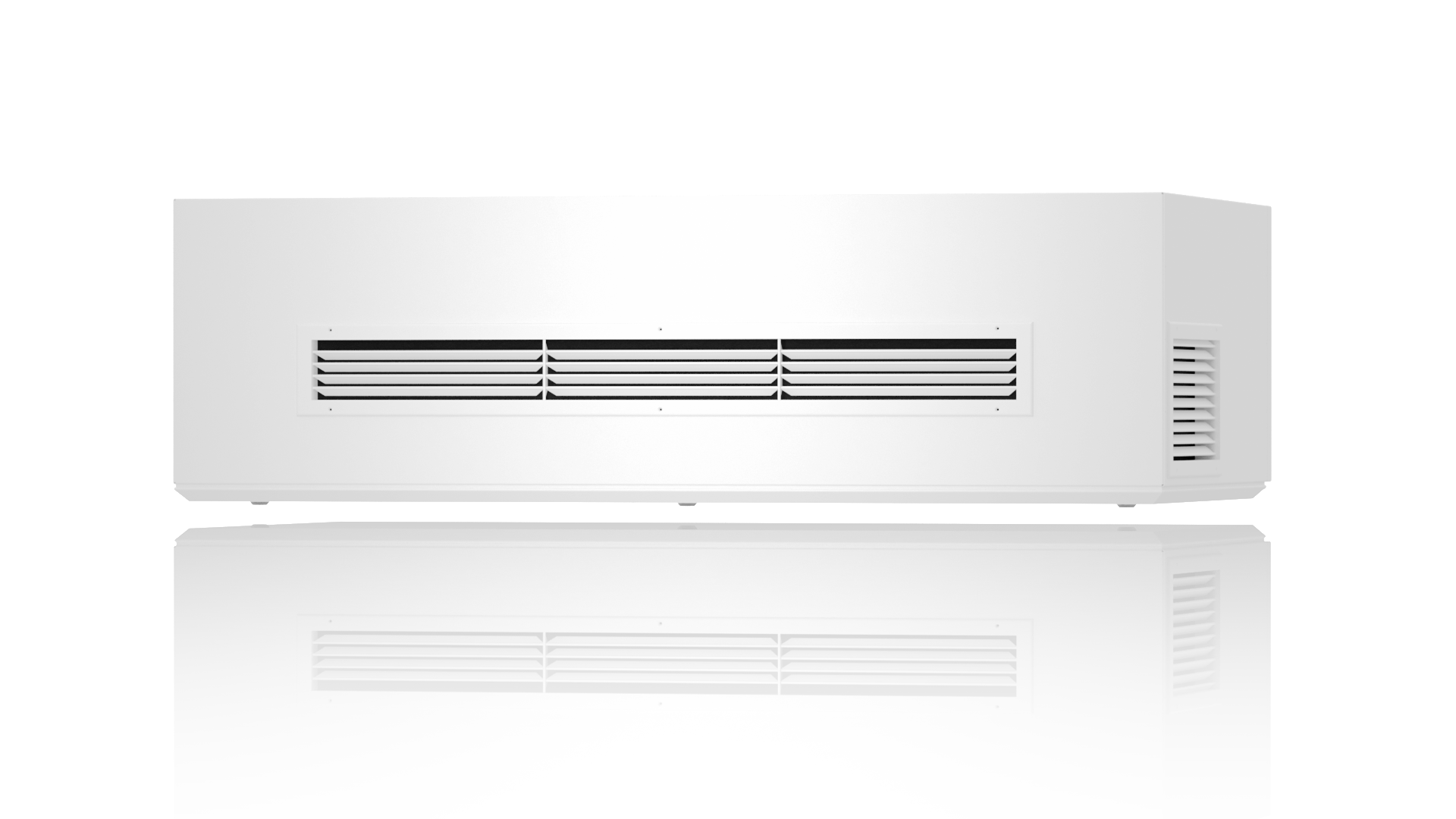

Das Zuluftgitter mit einstellbarer Strömungsrichtung befindet sich an der Gerätevorderseite.
Die Abluft wird durch ein Gitter auf der rechten Schmalseite angesaugt.

Technische Daten

Weitere Details und Produkt-Varianten finden Sie im Datenblatt

Technisches Datenblatt

VRL-C 870 G Premium

Werte
Wärmebereitstellungsgrad bis	92 %
Wärmebereitstellungsgrad Nennvolumenstrom DIBt	80 %
Wärmerückgewinnungsklasse nach DIN EN 13053	H1
Luftvolumenstrom	300-870 m³/h
Luftvolumenstrom nenn	600 m³/h
Max. Wirkungsgrad Kreuz-Gegenstrom-Wärmeübertrager	92 %
SFP-Klassifizierung nach DIN EN 13779	SFP 1

Ausführungen
Filterklasse Abluft	ePM 10 ≥ 50 % (M5)

Dokumente

Installationsanleitung

Bedienungsanleitung

Planungsunterlagen

ErP-Produktdatenblatt

Reach-Information

Technisches Datenblatt

Zubehördatenblatt

Datenblatt Serviceleistungen

Bedienungsanleitungen in anderen Sprachen und historische Bedienungsanleitungen finden Sie hier:

Bedienungsanleitungen

Zubehör

Bestellnummer	Typ	Beschreibung
237672	LTM dezent 600/800 Z-PSS	Montagesystem für dezentrales Lüftungsgerät
237629	LTM dezent BA VA 410 B	Außenhaube
237633	LTM dezent BA VA 410 W	Außenhaube
237674	LTM dezent RWA	Montagesystem für dezentrales Lüftungsgerät

Zum Zubehördatenblatt

Serviceleistungen

Bestellnummer	Typ	Beschreibung
340827	IBN dez. LF-Geräte (NWG)	Inbetriebnahme dezentrale Lüftungsgeräte für Nichtwohngebäude
333701	PL dezentr. LF-Geräte NWG 800	Planungsdienstleistung LTM dezent
